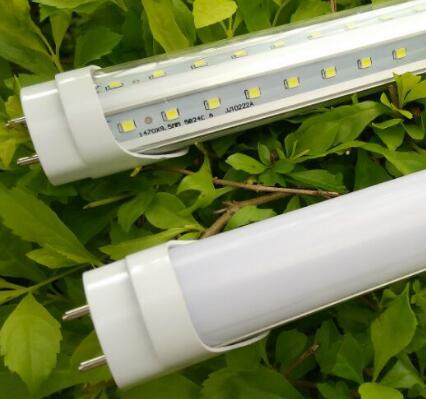

T8LED灯管又叫T8led日光灯管，它是采用大芯片亮LED白光作为发光光源，外壳为铝合金。外罩可用PC管制作，耐高温达135度。

T8LED灯管的使用寿命很长，它的耗电量不足传统日光灯的三分之一，但是亮度却与传统的日光灯是一致的。是一种常见的led灯管。下面我们郎特照明分别对T8led灯管尺寸长度功

率接线图主要参数进行描述，共你参考

一、T8led灯管尺寸、长度

T8LED灯管是LED日光灯管的一种，直径为1/8 英寸，也就是26mm

对于英国标准T8led灯管长度有2FT、4FT、5FT、6FT，管径约为26 mm。

T8led灯管长度对于中国标准有 0.45米（437mm）、0.6米（588mm）、0.9米（895mm）、1.2

米（）、1.5米（）直径26mm

T12----管径38mm

T10----管径----管径26mm

T5----管径16mm

T4----管径12mm

T3----管径9mm

T2----管径7mm

T12灯管的直径就是(12/8)×25.4＝38.灯管的直径就是(10/8)×25.4＝31.8mmT8灯管的直径就是(8/8)×25.4＝25.4mm(T8的刚好是直径一英寸的灯管)T5灯管的直径就是(5/8)×25.4＝灯管的直径就是(4/8)×25.4＝12.7mm其他灯管的管径尺寸依此类推：T3.5直径11.1mmT2直径6.4mm

二、T8led灯管功率

长度与功率：T8灯管的长度(注：统一宽度39mm、高度52mm），一般规律是，长途越长，

T8led灯管功率就会不断往上加大

1.对于传统T8灯管长度、功率是

20w长620mm;30w长926mm;40w长;

家庭常用灯管及特点一般家庭常用:

20W长度长度长度

其功率分别为10W、16W和20W，而18W传统日光灯（电感镇流器）实际耗电约为26W，36W传统日光灯（电感镇流器）实际耗电约为45W；。8W的LED日光灯相当于20W普通日光灯照度，15W的LED日光灯相当于40W普通日光灯照度，相同照明效率比传统日光灯节电80%；

2.对于T8led灯管长度、功率是

1.2米led日光灯18w左右。0.6米9wled灯管。0.9米灯管。1.5米T8led灯管24w

LED日光灯体现在节能和环保两个方面。尺寸安装方式和传统荧光灯相同，但发光原理是采用LED半导体芯片进行发光。

按外壳材质划分为两类，1种是玻璃，1种是铝和PC。在发光效率上90lm/W~200lm/W。

18W的亮度相当于普通40W日光灯，抗高温，防潮防水，防漏电。 使用电压有:110V、220V可选，外罩可选玻璃或PC材质。灯头与普通日光灯一样。

三、T8led灯管接线图

T8led灯管怎么接线。请看下面

1.老式T8灯管接线图

分为电子式和电感式

灯座是安装灯管的部件，它的两端要分别连载一根L线和一根N线，连接好后将N线接入到开关中。镇流器是接在已经连通灯管的L线，先从镇流器的N极上接入，再从L极连出并连通开关。启辉器是连接在灯管上的，将它的L极和N极分别接通灯座的两端即可。

2.电子式镇流器T8灯管接线图也比较简单，电子镇流器有6根线。4根是输出线，2根是输入

线，有注明N/L，即零线火线的就是输入端，它是用于接高压电220v或110v的。4根输出线，

就是用来分别接日光灯管的两端的，分别接两根针脚的。不过。你要接的是日光灯灯座上面

才行。接好后，装上T8灯管就可以通电了。

3.T8led灯管接线图有两种方式

1）分体式T8led灯管接线图。与传统式t8日光灯不同。他不需要镇流器。统统砍掉。对于双

端通电。一端零线一段火线就可以点亮了。

对于单端。只有一端通电，零线火线分别接N/L两根针

2）一体化T8led灯管接线图。就有点不同了。这款只有Led灯管特有的款式。它不同于普通日

光灯接线图。普通T8灯管是没有接线图的。主要是它配有3个脚。

那么，一体化T8led灯管三线接线图如何接线呢？

一根，棕色--接火线

一根t5灯管规格和长度，蓝色--接零线

一根，黄绿色--接地线

就这么简单，通电就会亮。

四、郎特照明T8led灯管优势

一、从光效上突破，扩光(乳白，雾状)led灯管，光效达到90-100lm/W，行业平均水平才做到

83lm/w

二、led电源参数提高:隔离电源效率达到90%，只有10%电能转为热能，发热低，寿命大大延

长，

PF达到 0.95(220v时)，输入宽电压85v-265v。非隔离电源效率达到93%，只有7%电能转为热

能，发热低，寿命大大延长，

1 、光线柔和,保护眼睛，无频闪。传统有50HZ频闪，肉眼可见

2、无紫外线,没有蚊虫，半导体发光，直流DC供电。没有荧光粉。

3、电压可调85V-265V，全世界通用，对于缺电地区效果特别明显

4、节省能源,寿命更长，节能60-70%，质保3年，寿命40000小时

5、坚固牢靠,长久使用.铝材+PC料，运输不用担心损坏。

6. 发光:荧光灯的发光效率大约是55-70 lm/W，而LED的发光效率在100 lm/W以上。

7. :。因为荧光灯是360度发光的，所以荧光灯通常采用一个白色的灯罩，可以把相当

一部分的反向光反射回来，一般来说，荧光灯的灯具效率大约只有60%。而LED日光灯则是120

度发光的。这个发光角度也是可以根据需要来加以调整的，比如我们郎特公司旋转灯头（旋

转堵头)led灯管,照明角度可以改变。包括旋转T8led灯管和旋转T5led灯管

8. 电源:郎特电源达0.92

公司的36WT8荧光灯。额定输出功率为36W，由于接入了电感镇流器，实测输入功率为42.4W，铁芯电感损耗了6.4W,效率降低为85%，国产的铁芯电感功耗在10W以上，功率因素低于0.50。而LED的电源效率通常高达90%，一个日光灯只要20W的输入功率。功率因素PF也可以达到0.9以上。

T8led灯管功率因数是一个节能指标，高PF值，对于节能是有要求和好处的。这点上面，对于传统T8灯管是达不到这一要求的，功率因数很低，当然不节能。

9.T8led灯管价格贵吗？

当然不贵，只要你找到灯管生产厂家，你就会得到T8led灯管批发价格，我们郎特

T8led灯管，回个给到你理想价格。

10.关于T8led灯管图片，由于款式比较多。分类为

分体式T8led灯管图片（圆管T8led灯管图片、椭圆管T8led灯管图片）；一体式T8led灯管图片

深圳郎特科技有限公司t5灯管规格和长度，是宝安区重合同、守信用企业，是生产T8led灯管厂家，包括的种类比较多，有多年生产经验。如T8一体化led灯管，T8一体化雷达led灯管。t8防水led灯管，T8应急led灯管。调光T8led灯管。黄光T8led灯管。T8紫外线灯管30w，T8紫外线40w。位于粤港澳大湾区核心地带，深圳市宝安区。配套完善，加工工艺。交货迅速。质保3年。同时还生产紫外线灯管，led工矿灯、led筒灯、led路灯、led投光灯、led面板灯。欢迎咨询、选购。
