水火无情，全世界每年因火灾造成的损失难以估量，有没有能抗火的房子呢？

避火罩可完美抗火，但仅存在于神话故事中。现实中受到建造成本、使用功能等因素的制约，房子耐火能力是有限度的，耐火合格的房子要满足以下3点要求。

1. 在火灾发生初期要保证人员能够安全撤离，逃生通道的设置是关键。逃生通道要简短通畅，不能太过曲折，否则在慌乱中很容易迷路，延长逃生时间。

此外，逃生通道还要有明确的路线指示、充足的照明，并能在火灾发生时阻断烟气窜入，保持通道良好的通行环境，这要靠消防设施发挥功效。

2017年6月22日发生的杭州保姆纵火案，由于起火点位于门口，阻断了通往室外的逃生路线，而且屋内排烟能力不足，导致室内人员无法撤离火场。

逃生通道是火灾下人员安全撤离的生命通道，需要时刻保持畅通，楼梯间堆积的杂物，会影响逃生时间。

2. 火灾持续期间，结构能够保持稳定不倒塌，为灭火工作提供必要的时间。如果房屋耐火性能太差，在救火过程中发生垮塌，会耽误灭火工作，甚至会发生人身伤害。

3. 火灾后要易于修复，修复费用和修复时间均可接受，否则社会、经济影响太大，无法实现人民群众对美好生活的向往。

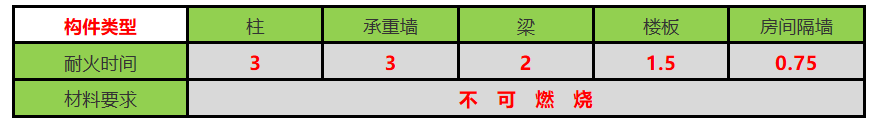

要满足上述3点，需要承重构件具备相应的耐火能力。我国《建筑设计防火规范》将民用建筑的耐火等级分为四级，其中一级要求最高，对构件的耐火时间（小时）要求如下：

要满足上述要求，不同结构需要采取不同的措施。

1）钢结构。钢材自身不耐高温且极易导热，火烧到裸露的钢构件表面，热量会迅速传导到钢材内部，导致钢构件很快丧失承载能力。下图为裸露的钢结构在火灾作用下温度和强度变化规律。

从图中可以看出，裸露的钢结构在火灾发生后13分钟温度上升到538℃，强度降低为原来的61%；15分钟温度上升到609℃，强度降低为原来的43%；20分钟温度上升到724℃，强度降低为原来的18%，此时钢结构基本就倒塌了。

根据统计，从发生火灾到消防员赶到现场开始灭火需要15分钟，此时钢结构强度已降低到不足原来的一半，房屋处于危险状态。

要延长钢结构的耐火时间，需要在钢结构外部喷涂防火涂料或包上防火板，防火涂料和防火板厚度不同，钢结构的耐火时间也不同。

2）混凝土结构。与钢相比，混凝土不易导热（导热系数约是钢的1/60），火灾时升温缓慢，因此对内部钢筋形成了很好的耐火保护。我国规范对梁、板、柱、承重墙的钢筋保护层厚度做了相应的规定，保护层除了可保护钢筋免受腐蚀外，还兼做钢筋的耐火保护，延长了耐火时间。因此，混凝土结构一般不需要额外的防火措施也可满足防火要求。

3）砖混结构。与混凝土类似，砖墙不易导热，耐火能力较强，一般不需要额外的防火措施。

4）木结构。天然木材不耐火，需要经特殊防火处理才可作为建筑承重材料，此外还需要采取覆盖防火板、表面抹灰等措施满足防火要求。

房屋发生过火灾，不仅结构表面有烟熏火燎的颜色，影响美观，严重的火灾还会影响结构安全，在继续使用前需要做安全评估。

评估时首先要考虑火灾对不同材料性能的影响。总体来说，火灾对各种材料都有不利的影响（强度或者延展性），而且火灾时间持续越久，材料性能损失越大。

此外，用水灭火会导致材料表面温度骤降，除了热胀冷缩引发裂缝外，材料自身的性能会损失更严重。具体来说，火灾对材料性能的影响如下：

对于钢结构，火灾除了影响材料性能，还会导致整个结构内力分布发生重大调整。总的调整规律是荷载从受力大的构件向受力小的构件转移，实现了“削峰平谷”，有点像《道德经》里说的防火板厚度，天之道，损有余而补不足。

这是由于火灾期间钢材会变软，受力大的钢构件变形更大，随着变形的发展，将部分荷载卸向其他构件。如下图所示，原本仅中间柱子承载，两侧柱子不受力防火板厚度，火灾发生时钢柱变软，中间柱子被“压扁”，变为三根柱子共同承载。

因此，钢结构经历火灾后，受力状态与原设计会大相径庭，新的受力状态是否仍能保证安全，需要详细评估。另外火灾后钢结构变脆，会影响结构的抗震性能。

混凝土结构和砖混结构，火灾前后各个构件内力调整较小，火灾后的实际受力状态与原设计基本相符。但需要重点关注预制楼板，火灾后钢筋强度剧烈下降，需核算承载力能否满足要求。

木结构经过火灾后，除了表面烧黑的构件需要替换外，表面完好的构件也像是受到了七伤拳的攻击，表面完好，内部强度大幅降低，需要重新评估其安全性。

对于我们普通住户，很难改变房子自身的耐火性能，但我们可以有更好的防火措施，例如家中常常断舍离，减少无用物品堆放，从而减少火源；另外家里常备灭火器，至少厨房和客厅各一把，一旦出现火患，迅速消灭于萌芽。最后提醒大家，一旦火势失控，要第一时间撤离，按照逃生指示牌指示到达安全地带，千万别舍命不舍财，耽误宝贵的撤离时间。

以上内容为蝴蝶兰风评投稿者为大家精心整理，希望对大家有所帮助！
