混凝土结构一般都有填充墙。填充墙要与剪力墙或柱拉结。拉结的做法，有的结构设计规定采用标准图：12G 614-1 砌体填充墙结构构造。有的规定采用与12G 614-1 类似的做法。

这些规定都要求在剪力墙或柱中预埋拉结钢筋：

​

​

​

​

要预埋拉结筋，就必须在模板上钻孔。工地施工一般不可能为了预埋钢筋在模板上钻许多孔。例如，在全钢大模板上就不可能钻孔。小模板上钻孔预埋钢筋的话，脱模时很困难；还会全部损坏预埋钢筋处的胶合板。也有的采用下面的办法：

​

但这种做法违反规范的规定。混凝土结构工程施工规范GB －2011 5.3.3 条的规定：钢筋弯折应一次完成，不得反复弯折。

​

实际施工都是植筋：

​

​

植入的钢筋和设计规定的相同：φ6 或φ6.5 的光圆钢筋。但这种做法光圆钢筋和带肋钢筋的区别，完全不符合后锚固技术规程和混凝土设计规范的规定：

一、JGJ 145-2013 “混凝土结构后锚固技术规程”

3.4.1 条规定：

用于植筋的钢筋应使用热轧带肋钢筋或全螺纹螺杆，不得使用光圆钢筋和锚入部位无螺纹的螺杆。

3.4.2 条规定：

用于植筋的热轧带肋钢筋宜采用HRB 400 级……

JGJ 145-2013 条文说明：

3.4.1～3.4.3……为保证植筋效果，明确规定植筋时不能采用光圆钢筋。

早在2005 年实施的JGJ 145-2004 “混凝土结构后锚固技术规程”的3.2.4 条就规定：

“化学植筋的钢筋及螺杆，应采用 级和 级带肋钢

筋及Q235 和Q345 钢螺杆……”

二、混凝土结构设计规范（GB 50010-2010) 8.3 节钢筋的锚固8.3.1 条表8.3.1

“注：光圆钢筋末端应做180°弯钩，弯后平直段长度不应小于3d，但作为受压钢筋时可不做弯钩。”

以前版本的混凝土设计规范，对于受拉的一级钢筋的锚固，也要求在钢筋末端做弯钩。

拉结钢筋是受拉钢筋。用光圆钢筋做拉结钢筋，拉结钢筋在剪力墙内或柱内的锚固端应做180°弯钩，且弯后平直段长度不应小于3d。

显然，用光圆钢筋植筋做不到这点。

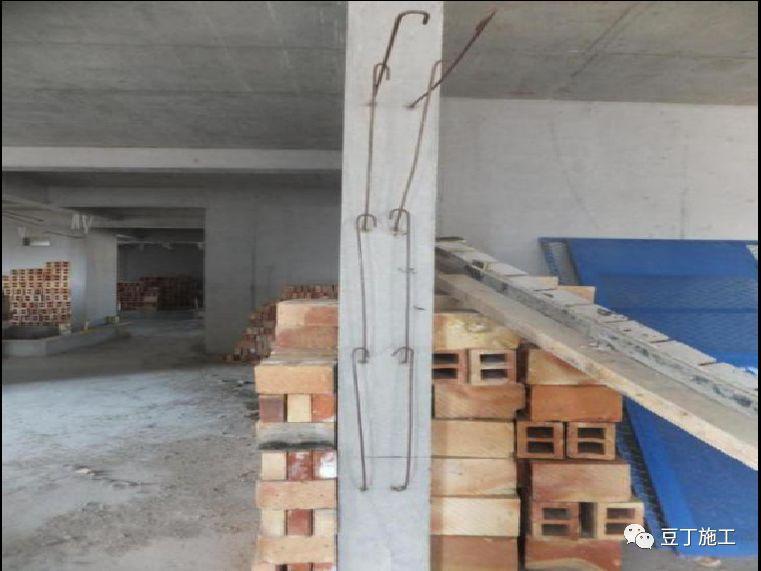

同时，用光圆钢筋植筋，由于钢筋表面光滑，锚固并不很可靠光圆钢筋和带肋钢筋的区别，有些植入的钢筋，甚至可以轻易的用手转动。再有，一级钢筋末端要带弯钩。植入的钢筋，弯钩往往不在水平面内：

​

工人要用工具将弯钩扳平。扳平钢筋时，有时植入的钢筋就转动了。

因此，必须淘汰光圆钢筋植筋的做法！

替代的方法：

一、用φ6 （二级钢）代替φ6。一级钢筋和二级钢筋差价不大。但二级钢筋末端可以不做弯钩。也可以在需要植筋锚固的部位用二级钢筋，其他部位仍用一级钢筋。

二、用直径4mm，550 级的冷轧带肋钢筋,φR4 做拉结钢筋。

冷轧带肋钢筋混凝土结构技术规程JGJ 95-2011 第6.2.2 条就规定，可以用 做填充墙的拉结钢筋：

​

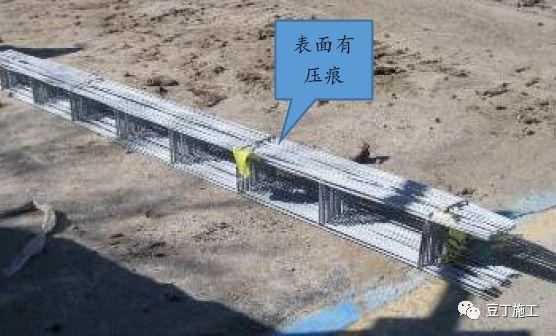

可以采用类似美国的墙体拉结钢筋的做法。美国的墙体拉结钢筋都是直径4mm、带涂层的网片：

​

​

​

​

用4mm 的网片做拉结钢筋，钢筋末端不必做弯钩；拉结效果好；还省钢筋。并且，施工时砂浆在钢筋上覆盖的厚度较厚，有利于保护钢筋。

同时，拉结钢筋直径小，当网片长度超过墙体长度时，可以用钳子轻易剪断。拉结钢筋表面有涂层，可以增加钢筋的耐久性。表面有压痕，可以增加与砂浆的粘结。

植筋施工的错误：

​

上面植筋检测报告中，直径6.5 的钢筋，植筋埋置深度80mm；植筋孔径8mm。别的检测报告甚至还有埋置深度72mm。这些埋置深度和植筋孔径都是错误的。

混凝土结构后锚固技术规程JGJ 145-2013 第7.2 节规定如下：

​

植筋的锚固深度应≥100mm；钻孔直径，从表7.2.2 分析，应为钢筋直径d+4mm。对于直径6.5mm 的钢筋，钻孔直径应为10.5mm。

这里，顺便要指出“砌体结构施工质量验收规范”GB 50203-2011的一个错误。这本规范的9.2.3 条规定：……锚固钢筋拉拔试验的轴向受拉非破坏承载力检验值应为6KN……（砌体结构工程施工规范也有相同的错误）

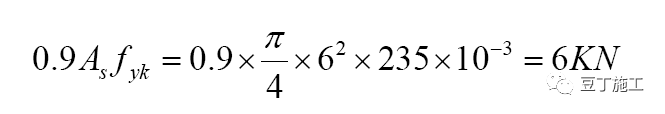

这个数值错误。6KN 这个数值是用公式

​

计算得到的。

这里，规范默认植的钢筋是光圆钢筋。这点，前面已经指出，后锚固技术规程规定，不得用光圆钢筋植筋。同时，混凝土结构设计规范（GB 50010-2010)规定（这本规范，在墙体结构施工质量验收规范发布和实施以前，就发布和实施了），光圆钢筋是，不是。现在施工使用的光圆钢筋现在都是。屈服强度标准值fyk 是300N/mm2。因此，对于直径6mm 的钢筋,检验值应为

​

同时，砌体结构施工质量验收规范，默认砌体拉结钢筋的直径是6mm。实际工地使用的砌体拉结钢筋，很多直径是6.5mm。（.1-2008.有这种直径)

对于直径6.5mm 的 光圆钢筋,检验值应为

​

有些检测单位，对于 φ6.5mm 的锚固钢筋，按检验值6KN检测，将不符合要求的检测结果也认为是合格的：

​

也有的检测单位没有用6KN 作为检测值，而是按9KN 检测：

​

还要指出一点，有的工地的过梁，纵向受力钢筋也是一级钢筋：

​

这不符合混凝土结构设计规范的规定。混凝土结构设计规范（-2010) 4.2.1 条规定：“2 梁、柱纵向受力普通钢筋应采用HRB 400、HRB 500、、HRBF 500 钢筋；”这种情况，施工单位可以要求设计院变更设计。
