本实用新型专利技术公开了一种新型水熄焦降尘除水雾装置。属于焦化行业水熄焦工艺中降尘除水雾领域；本实用新型专利技术包括除雾器本体，包括上层除雾器和下层除雾器及设于2级除雾器之间的冲洗水系统，该除雾器本体由多组叶片式除雾块模块组合而成，所述冲洗水系统分6路进水，每路2根冲洗水管，每根冲洗水管上安设有多个冲洗喷嘴；本实用新型专利技术为该装置的结构层不但可有效捕集水熄焦生产时产生的水雾滴，而且对水熄焦时产生的粉尘有着同样的捕集作用。产生的粉尘有着同样的捕集作用。产生的粉尘有着同样的捕集作用。

全部详细技术资料下载

【技术实现步骤摘要】

一种新型水熄焦降尘除水雾装置

[0001]本技术涉及焦化行业水熄焦工艺中降尘除水雾领域，涉及一种具有新型降尘除水雾自冲洗的装置，更具体地，是涉及一种新型水熄焦降尘除水雾装置。

技术介绍

[0002]现有技术中，水熄焦系统由熄焦水池、熄焦水泵、高位水槽、塔底熄焦喷淋管系统、木格除尘器、混凝土塔本体等几个部分组成；其中，木格除尘器起到水熄焦生产时捕集粉尘的作用，木格除尘器是由两套木质结构铆钉成屋脊型除尘装置组成，整体为M型，配套使用冲洗水系统；

[0003]现有技术中，置于水熄焦塔顶的木格除尘器因冲洗水使用不佳，其不能满足清洗需要，除尘效果日益下降，其在长期使用中已积存堵塞大量的焦粉，无法起到继续除尘的作用；另外如果其连续使用年限较长，则水熄焦蒸汽会对木格子除尘器进行长期的腐蚀，其部分木质结构与木质叶片会出现破损、断裂及脱落等情况；而且，木格除尘器仅对除粉尘有一定的作用，却无法去除或降低水雾、水滴、异味气体。

[0004]考虑到现有木格除尘器不具备降低水雾、水滴、异味的作用，且木质结构长期使用易腐蚀、破损，通过结合对焦化脱硫领域煤气捕雾器的使用效果的启发，决定深入研究不锈钢折流板除雾器在水熄焦系统中的应用。

技术实现思路

[0005]技术目的：本技术的目的是提供了一种新型水熄焦降尘除水雾装置。

[0006]技术方案：本技术所述的一种新型水熄焦降尘除水雾装置，

[0007]包括除雾器本体，所述除雾器本体包括上层除雾器及下层除雾器；

[0008]在所述上层除雾器及下层除雾器相对的两侧均安设有266片、共计532块叶片式除雾块模块，

[0009]每片所述的叶片式除雾块模块均水平搭接安设于预制完成的箱体支架上。

[0010]进一步的分水器的作用，所述上层除雾器及下层除雾器之间通过连接装置相互连接，

[0011]所述连接装置的一端连接在上层除雾器上分水器的作用，在所述连接装置上及相对应的上层除雾器上均安设有螺栓装置，两端的螺栓装置相互连接，用于固定上层除雾器；

[0012]所述连接装置的另一端焊接在下层除雾器上，两者相互连接，用于固定下层除雾器。

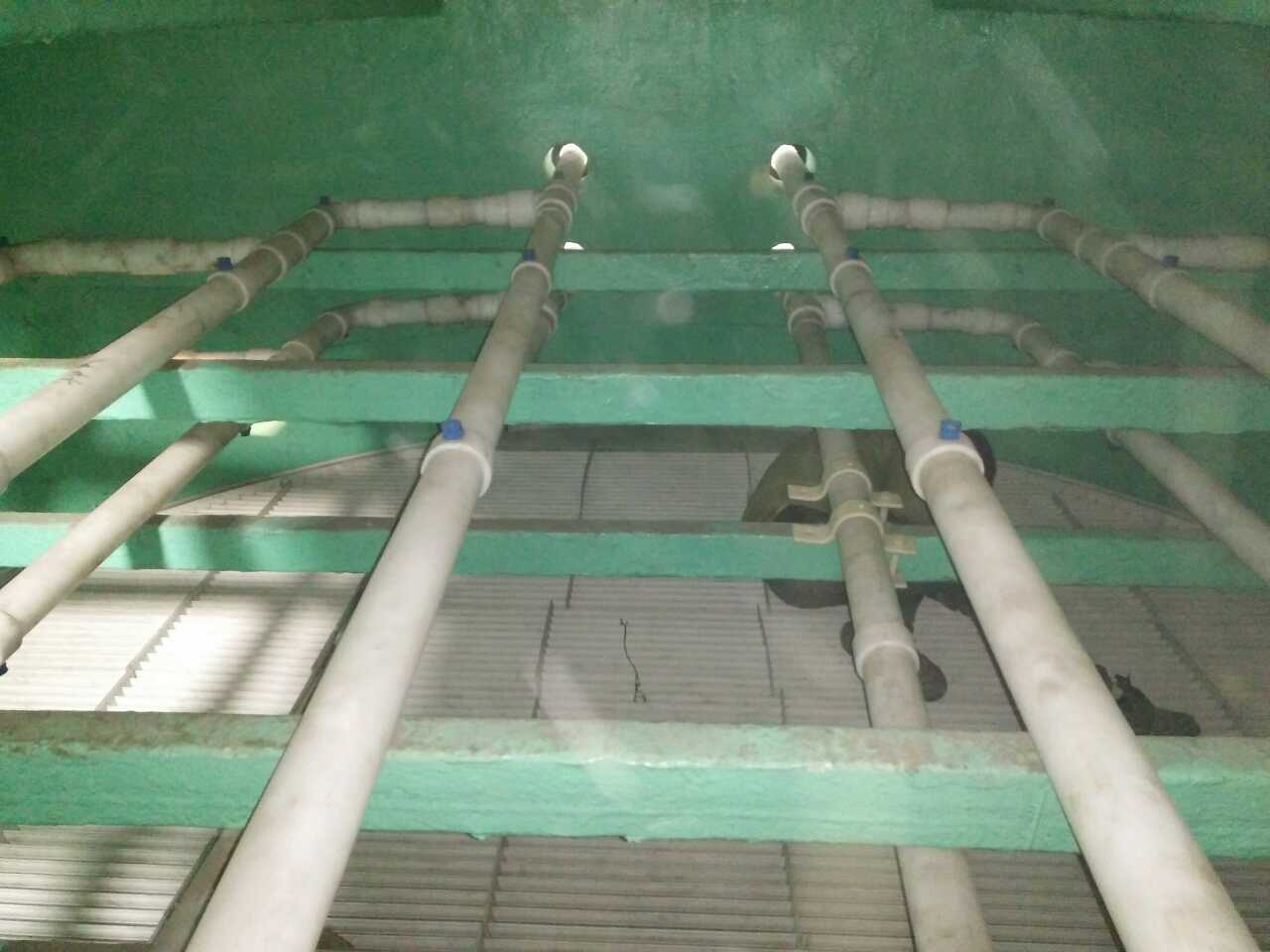

[0013]进一步的，在所述上层除雾器及下层除雾器之间还安设有至少6个冲洗水系统；

[0014]所述冲洗水系统为1层，其包括6路进水装置，每路所述的进水装置均包括 2根、总计12根的冲洗水管，在所述每根冲洗水管上均安设有若干个冲洗水喷嘴。

[0015]进一步的，在所述每路包括有2根冲洗水管的进水装置的一端安设有冲洗水连接法兰，所述连接法兰的另一端连接有主管。

[0016]进一步的，所述上层除雾器为精分离形状，所述下层除雾器为初分离形状；

[0017]每片所述的叶片式除雾块模块的规格为403*610*193mm；

[0018]在所述叶片式除雾块模块的表面均安设有倒液槽，其材质采用2205合金；

[0019]每片叶片式除雾块模块的高度为193mm，厚度为0.5mm，相邻两片叶片式除雾块模块之间的间距为22mm；

[0020]用于安设叶片式除雾块模块的U型支撑条厚度为0.8mm。

[0021]进一步的，所述冲洗水管的材质采用316L含钼不锈钢；

[0022]所述冲洗水喷嘴的材质采用316L含钼不锈钢，其规格为28L/min，每根冲洗水管均安设有28个冲洗水喷嘴，上下各14个；

[0023]所述冲洗水喷嘴的数量共计为336个。

[0024]有益效果：本技术与现有技术相比，本技术中除雾器本体的特点：1、用于垂直进气，载有液滴的气流定向的通过过带有设计的分离室；2、叶片式除雾块模块带有“V”型的压痕设计有利于被收集到的液滴排放和以较大的液滴返回气流中。本技术去除粒径大于31μm的雾滴，有效率为99％，除雾器后的雾滴出口含量为≤75mg/Nm3；有效缓解塔外夹带大量水滴及尘粒，本技术对降低粉尘、水雾、异味扩散有较好的作用，环保效果好。

附图说明

[0025]图1是本技术的结构示意图；

[0026]图2是图1中B处1∶5的放大图；

[0027]图3是图1中C处1∶10的放大图；

[0028]图4是图1中A

‑

A的示意图；

[0029]图5是本技术中1路的进水装置示意图；

[0030]图6是本技术中冲洗水系统安装冲洗水喷嘴的结构示意图；

[0031]图7是本技术中叶片式除雾块模块的安装示意图；

[0032]图中1是上层除雾器，2是下层除雾器，3是冲洗水系统，4是连接法兰，5 是冲洗水管，6是冲洗水喷嘴，7是叶片式除雾块模块。

具体实施方式

[0033]下面结合附图及实施例对本技术作进一步的说明。

[0034]如图所示，本技术所述的一种新型水熄焦降尘除水雾装置，

[0035]包括除雾器本体，所述除雾器本体包括上层除雾器1及下层除雾器2；

[0036]在所述上层除雾器1及下层除雾器2相对的两侧均安设有266片、共计532 块叶片式除雾块模块7，

[0037]每片所述的叶片式除雾块模块7均水平搭接安设于预制完成的箱体支架上。

[0038]进一步的，所述上层除雾器1及下层除雾器2之间通过连接装置相互连接，

[0039]所述连接装置的一端连接在上层除雾器1上，在所述连接装置上及相对应的上层除雾器1上均安设有螺栓装置，两端的螺栓装置相互连接，用于固定上层除雾器1；

[0040]所述连接装置的另一端焊接在下层除雾器2上，两者相互连接，用于固定下层除雾器2。

[0041]进一步的，在所述上层除雾器1及下层除雾器2之间还安设有至少6个冲洗水系统

3；

[0042]所述冲洗水系统3为1层，其包括6路进水装置，每路所述的进水装置均包括2根、总计12根的冲洗水管5，在所述每根冲洗水管上均安设有若干个冲洗水喷嘴6。

[0043]进一步的，在所述每路包括有2根冲洗水管5的进水装置的一端安设有冲洗水连接法兰4，所述连接法兰4的另一端连接有主管。

[0044]进一步的，所述上层除雾器1为精分离形状，所述下层除雾器2为初分离形状；

[0045]每片所述的叶片式除雾块模块7的规格为403*610*193mm；

[0046]在所述叶片式除雾块模块7的表面均安设有倒液槽，其材质采用2205合金；

[0047]每片叶片式除雾块模块7的高度为193mm，厚度为0.5mm，相邻两片叶片式除雾块模块7之间的间距为22mm；

[0048]用于安设叶片式除雾块模块7的U型支撑条厚度为0.8mm。

[0049]进一步的，所述冲洗水管5的材质采用316L含钼不锈钢；

[0050]所述冲洗水喷嘴6的材质采用316L含钼不锈钢，其规格为28L/min，每根冲洗水管5均安设有28个冲洗水喷嘴6，上下各14个；

[0051]所述冲

【技术保护点】

【技术特征摘要】

1.一种新型水熄焦降尘除水雾装置，其特征在于，包括除雾器本体，所述除雾器本体包括上层除雾器(1)及下层除雾器(2)；在所述上层除雾器(1)及下层除雾器(2)相对的两侧均安设有266片、共计532块叶片式除雾块模块(7)，每片所述的叶片式除雾块模块(7)均水平搭接安设于预制完成的箱体支架上。2.根据权利要求1所述的一种新型水熄焦降尘除水雾装置，其特征在于，所述上层除雾器(1)及下层除雾器(2)之间通过连接装置相互连接，所述连接装置的一端连接在上层除雾器(1)上，在所述连接装置上及相对应的上层除雾器(1)上均安设有螺栓装置，两端的螺栓装置相互连接，用于固定上层除雾器(1)；所述连接装置的另一端焊接在下层除雾器(2)上，两者相互连接，用于固定下层除雾器(2)。3.根据权利要求1所述的一种新型水熄焦降尘除水雾装置，其特征在于，在所述上层除雾器(1)及下层除雾器(2)之间还安设有至少6个冲洗水系统(3)；所述冲洗水系统(3)为1层，其包括6路进水装置，每路所述的进水装置均包括2根、总计12根的冲洗水管(5)，在所述每根冲洗水管上均安设有若干个冲洗水...

【专利技术属性】

技术研发人员：项国祥，王成江，赵昌辉，张如松，肖凌，

申请(专利权)人：南京钢铁股份有限公司，

类型：新型

国别省市：
