主频只是影响计算速度的一个因素硬件加速，并不是全部。在执行一些计算密集型的任务场景中，FPGA的计算速度是更快的，目前FPGA作为CPU的协处理器已经广泛应用在Intel、AMD等公司的产品中。

CPU、GPU、和FPGA的比较

下图是左侧为CPU的组成，中间为GPU，右侧为FPGA。

桌面端的CPU为冯诺依曼结构，从上图可以看出，其基本组成为控制器，Cache，和ALU。而计算单元ALU在CPU中的占比不大，所以它的并行计算能力有限。

中间的为GPU，绿色的计算单元占了绝大部分，所以并行计算能力很强。弱点是控制能力很弱，Cache小，为了保证计算能力，就需要大量的高速DDR保证数据吞吐率。

右侧为FPGA，包含可编程的I/O、DSP、、PCIE等，因为大量存储单元的存在，FPGA在做计算的时候可以直接从内部存储单元读取数据。

推荐一个国外的FPGA学习网站 -- ，里边有FPGA的介绍及26个实战项目及实现代码，非常适合入门学习！

/

正因为CPU、GPU、和FPGA在结构上的不同硬件加速，也让他们在实际应用层面有所侧重。下图是不同体系结构性能和灵活性的比较：

目前主流的方案是把CPU、GPU和FPGA都集成在一个SoC中，通过片内总线互联。在执行并行计算的时候，比如进行图像处理，FPGA的优势就体现出来了，通过协作分工，使芯片的工作效率最大化。

目前的3D封装以及等技术为这样的组合提供了可实现性。

为什么FPGA计算速度会比CPU更快？

在执行大量的运算场景中，FPGA相比GPU的核心优势在于低延迟。FPGA比CPU延迟低，在本质上是体系结构的区别。FPGA同时拥有流水线并行和数据并行，而CPU几乎只有数据并行，虽然也会才有流水线设计，但深度受限。因此，FPGA 更适合做需要低延迟的流式处理，GPU 更适合做大批量同构数据的处理。

举个例子：

我们有四个全加器，每一个的进为输出连接到下一个的进位输入，这样实现的加法器被称作行波进位加法器（-Carry Adder, RCA）。其特点为：

我们来看一下其关键路径的延迟：总延迟时间：(T + T)*4 + T = 9T,推广到n位，总时间为(2n + 1)*T。

每一个全加器计算的时候必须等待它的进位输入产生后才能计算，所以四个全加器并不是同时进行计算的，而是一个一个的串行计算。这样会造成较大的延迟。

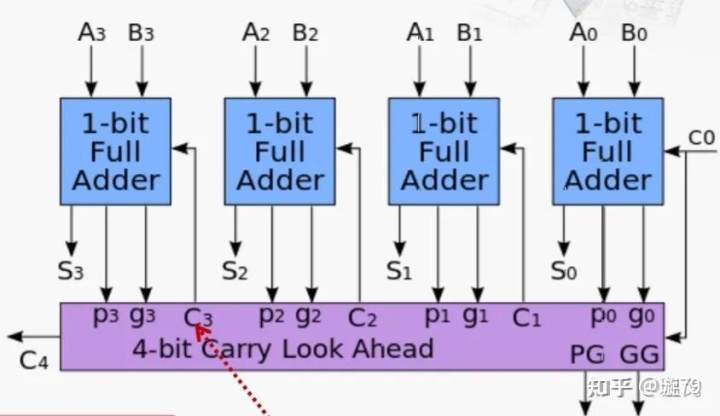

我们把这个电路改进一下：提前计算出“进位信号”，对进位信号进行分析。这样就得到了一个：超前进位加法器（Carry- Adder, CLA）

其中，C1、C2、C3、C4都由下面的电路计算好，需要3级门延迟，然后在全加器中关键路径上还有1级延迟，如图:

所以，总共有4级门延迟。

所以我们需要更多的计算位宽或者更大的数组，或者矩阵的运算的时候，我们使用FPGA的优势就体现出来。再多的计算，也就是放置更多的硬件逻辑资源。

FPGA对CPU加速场景

下表列出了在一些特定的应用场景下，单独使用CPU和CPU+FPGA两种方案所需处理时间的对比，可见FPGA对CPU的加速效果非常明显，甚至比单独使用CPU高出1~2个数量级！

FPGA的缺点

FPGA也是有缺点的，其中之一便是开发周期长。其需要对特定的应用编写特定的FPGA。只要干的事情稍有不同，一般来说FPGA代码就要重新写一遍或者是至少要修改很多东西。如果要做的事情复杂、重复性不强，就会占用大量的逻辑资源，其中的大部分处于闲置状态。

不过，的应用对对FPGA的开发周期有一定的优化，以下是传统FPGA开发的周期和应用的开发周期对比：

未来的方向

在现在的SoC设计中，要充分考虑不同模块的特点，FPGA 和 CPU 协同工作，充分发挥各自的长处，局部性和重复性强的归 FPGA，复杂的归 CPU。从而达到整个系统算力的最优化。

在未来，FPGA会作为协处理器和CPU、GPU共存一段时间，其主要提供以下三方面的能力：

目前，英特尔，AMD，赛灵思等公司都把FPGA作为协处理器集成在SoC中作为实际应用的硬件加速解决方案，这样的设计也使得CPU和FPGA在未来的一段时间内会共存，互相配合，赋能各种计算场景。
