为保证发电机的稳定运行，发电机至少需要三个绕组，理论上发电的相数可以更高，但三相最经济，因此世界各国普遍使用三相发电、供电。

三相交流电是电能的一种输送形式，简称为三相电。三相交流电源是由三个频率相同、振幅相等、相位依次互差120°的交流电势组成的电源。

三相电的相色规定：A相为黄色，B相为绿色，C相为红色，另：中性线(即零线)为淡蓝色，保护中性线(地线)为黄和绿双色。

三相交流电的用途很多，工业中大部分的交流用电设备，例如电动机，都采用三相交流电。Y形接法的负载引线为三条火线、一条零线和一条地线，三条火线之间的电压为380V，任一火线对零线或对地线的电压为220V。

使用三相系统的原因有两个

1、可以使用三个矢量间隔的电压，在马达中产生旋转磁场。从而可以在不需要额外绕组的情况下启动马达

2、三相系统可以连接到负载上，要求的铜缆连接数量(传输损耗)是其它方式的一半

Y形接法或星形接法

拥有公共连接的三相系统通常下图所示，称为“Y形或星形”接法。

公共点称为中性点。为安全起见，这个点通常在电源上接地。在实践中，负载并不是完美均衡的，要使用第四条“中性”线传送得到的电流。如果本地法规和标准允许，中性导体可能会比三条主导体小得多。

三角形接法

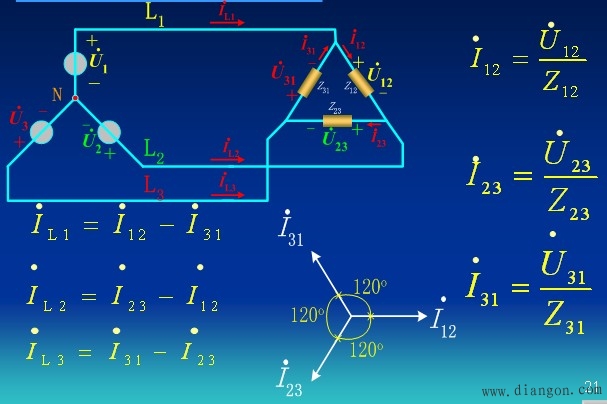

在任何时点上，三个120°相移电压之和都是零。如果和为零，那么两个端点都处在相同的电位，可以联接在一起。这种接法如图7中的示意图所示，使用希腊字母△表示，称为三角形接法。

Y形接法和三角形接法比较

Y形接法用来为家庭和办公中使用的日常单相设备供电。单相负载连接到线路和中性线之间Y形的一条腿上。每个相位的总负载尽可能多地共享，以便为主三相电源提供均衡负载。Y形接法还可以为更高电压上更高的功率负载提供单相或三相电。单相电压是相位到中性电压。另外还提供较高相间电压，如下图中的黑色矢量所示。

三相电分为三相四线制与三相五线制：

(R黄、S绿、T红、N蓝或黑、地黄加绿双色线)三相五线制

(R黄、S绿、T红、N蓝或黑色线、)三相四线制

(R黄、S绿、T红、地黄加绿双色线)三相四线制

（1）三相四线制：相线A、B、C单相 三相，保护零线PEN，PEN线上有工作电流通过，PEN在进入用电建筑物处要做重复接地;属于TN-C接地系统。

三相四线制是指ABC三相供电，外加一条零线

1、三相交流电就是由三根火线组成，每一相交流电正弦波相位相差120度，相与相之间的电压(线电压)为380v单相 三相，[三相有三相四线制(多一零线)和三相三线制两种]。 2、二相交流电 二相交流电就是由双火线(线电压)构成380v。 这就是三相交流电和二相交流电的区别。 (注意不要把一根火线和零线构成、电压为220v的单相交流电误为两相交流电)
