问：45#钢淬火最大能到多少HRC？

回答一：

45＃钢广泛用于机械制造，这种钢的机械性能很好。但是这是一种中碳钢，淬火性能并不好， 45号钢可以淬硬至HRC42~46。所以如果需要表面硬度，又希望发挥45＃钢优越的机械性能，常将45＃钢表面渗碳淬火，这样就能得到需要的表面硬度。

45钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。实际应用的最高硬度为HRC55（高频淬火HRC58）。

45钢不要采用渗碳淬火的热处理工艺。调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。但表面硬度较低，不耐磨。可用调质＋表面淬火提高零件表面硬度。渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。其表面含碳量0.8－－1.2％，芯部一般在0.1－－0.25％（特殊情况下采用0.35％）。经热处理后，表面可以获得很高的硬度（HRC58－－62），芯部硬度低，耐冲击。如果用45钢渗碳，淬火后芯部会出现硬脆的马氏体，失去渗碳处理的优点。现在采用渗碳工艺的材料，含碳量都不高，到0.30％芯部强度已经可以达到很高，应用上不多见。0.35％从来没见过实例45#钢硬度，只在教科书里有介绍。可以采用调质＋高频表面淬火的工艺，耐磨性较渗碳略差。

回答二:

可以达到58HRC

45号钢,是GB中的叫法,JIS中称为:S45C, ASTM中称为1045,, DIN称为:C45

45号钢为 优质碳素结构用钢 ,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等,但须热处理 。45＃钢广泛用于机械制造，这种钢的机械性能很好。但是这是一种中碳钢，淬火性能并不好， 45号钢可以淬硬至HRC42~46。所以如果需要表面硬度，又希望发挥45＃钢优越的机械性能，常将45＃钢表面渗碳淬火，这样就能得到需要的表面硬度。1.45钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。

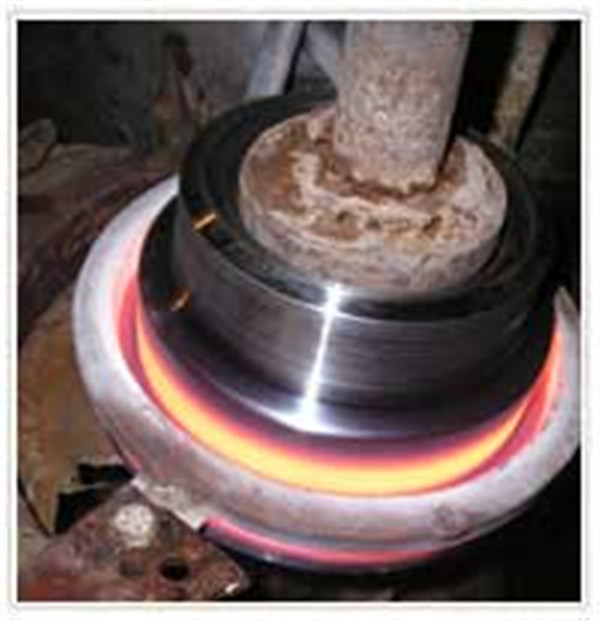

实际应用的最高硬度为HRC55（高频淬火HRC58）。

2.45钢不要采用渗碳淬火的热处理工艺。

调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。但表面硬度较低，不耐磨。可用调质＋表面淬火提高零件表面硬度。 渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。

其表面含碳量0.8－－1.2％，芯部一般在0.1－－0.25％（特殊情况下采用0.35％）。经热处理后，表面可以获得很高的硬度（HRC58－－62），芯部硬度低，耐冲击。

如果用45钢渗碳，淬火后芯部会出现硬脆的马氏体，失去渗碳处理的优点。

现在采用渗碳工艺的材料45#钢硬度，含碳量都不高，到0.30％芯部强度已经可以达到很高，应用上不多见。0.35％从来没见过实例，只在教科书里有介绍。可以采用调质＋高频表面淬火的工艺，耐磨性较渗碳略差。 GB/T699标准规定的45钢推荐热处理制度为850℃正火、840℃淬火、600℃回火，达到的性能为屈服强度≥

GB/T699标准规定45钢抗拉强度为，屈服强度为，伸长率为16％，断面收缩率为40％，冲击功为39J

以上内容为蝴蝶兰风评投稿者为大家精心整理，希望对大家有所帮助！
