中试控股技术研究院鲁工为您讲解：过压保护怎么测试

中试控股 ✔ 塑造中国制造的优质品牌

始于1986年 ▪ 30多年专业制造：ZSTBP-30KV过电压保护器测试仪

注释：过电压防护是什么

过电压防护：当电压超过预定最大值时，使电源断开或使受控设备电压降低的一种保护方式，就是防止电压过高时损坏用电器而采取的保护措施。避雷器、击穿保险器、接地装置等是常用的过电压保护装置。其中，以避雷器最为重要。

应用6kV、10kV、35kV带间隙式过电压保护器的检测，适用各种电气设备工频放电电压的测试。主要用于保护发电机、变压、开关、母线、电动机、并联补偿电容器组等电器设备的绝缘免受过电压的损害。

2015年,在上海电力新技术研讨论坛上,中试控股率先提出过电压保护器测试技术在无间隙型过电压保护器及氧化锌避雷器的直流1mA参考电压试验技术,通过3年多的研发,新技术经过65次试验更新,并与国内过电压保护器厂家合作,完成超过500场次的现场过电压保护器综合测试试验成功,产品通过省计量院检验合格。

电压参数参考DL/T 596-2015 《电力设备预防性试验规程》和-2016《电气装置安装工程电气设备交接试验标准》。

例如：10kV过电压保护器的交接试验，做绝缘电阻和工频放电电压，大修后26-31kV，运行中23-33kV。

具体试验流程：

1、无间隙组合式过电压保护器测试，主要有：直流 1mA 参考电压保护器两端子之间的电压数值及保护器两两端子间施加 0.75 倍的直流 1mA 参考电压试验；

2、串联间隙组合式过电压保护器测试步骤，ZSTBP 过电压保护器测试仪进行工频放电电压试验，试验电压波形进行监测，采集电流回路的放电脉冲信号，自动判断间隙放电，锁存放电瞬间的电压峰值。

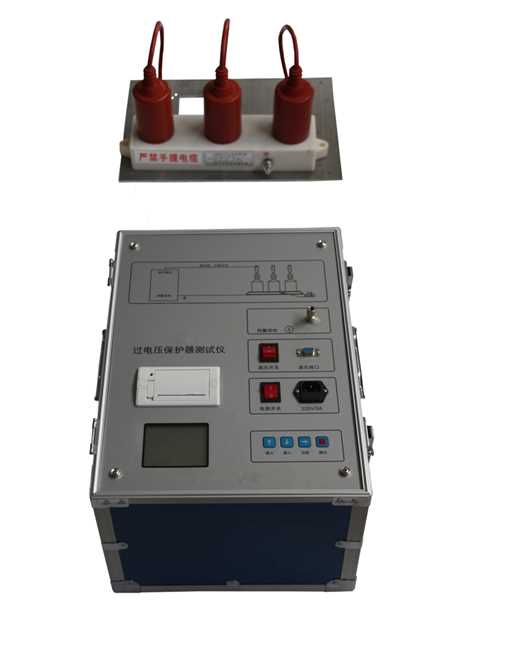

ZSTBP-30KV过电压保护器测试仪广泛地用于各种电气设备工频放电电压的测试，尤其是对带间隙的氧化锌过压保护器（又称避雷器或TBP）的工频放电电压测试具有独特的功效。该测试仪采用一种新型的特殊电路，对试验电压波形进行监测，同时采集电流回路的放电脉冲信号，自动判断间隙放电，锁存放电瞬间的电压峰值，同时发出声音报警信号，以提示试验者，并迅速切断试验电源，保护试品和试验设备免遭过流损坏。该测试仪集工频高压电源、测量、控制系统为一体，浓缩在一个工程塑料箱内，体积小过电压保护器与避雷器区别，重量轻，防震耐摔，操作简单，携带方便。

建议：（TBP/避雷器）3.8选择保护电压10.0kV

（TBP/避雷器）7.6选择保护电压20.0kV

（TBP/避雷器）12.7选择保护电压30.0kV。

ZSTBP-30KV过电压保护器测试仪广泛地用于各种电气设备工频放电电压的测试，尤其是对带间隙的氧化锌过压保护器（又称避雷器或TBP）的工频放电电压测试具有独特的功效。该测试仪采用一种新型的特殊电路，对试验电压波形进行监测，同时采集电流回路的放电脉冲信号，自动判断间隙放电，锁存放电瞬间的电压峰值，同时发出声音报警信号，以提示试验者，并迅速切断试验电源，保护试品和试验设备免遭过流损坏。该测试仪集工频高压电源、测量、控制系统为一体，浓缩在一个工程塑料箱内，体积小，重量轻过电压保护器与避雷器区别，防震耐摔，操作简单，携带方便。

一、ZSTBP-30KV过电压保护器测试仪技术指标

1.输出电压0-30KV（有效值）；输出电流0-25mA

2. 中试控股检测放电方式：波形检测和付立叶变换方式

3.准确度：电压: ±（读数×2%+0.1） 电流： ±（读数×2%+0.1）

4.高压切断时间：小于0.2秒

5.电压分辨率：0.001KV 电流分辨率：0.001mA

6.输入电源：180V～，50Hz/60Hz±1%，市电或发电机供电

7.计算机接口：标准RS232接口

8.打印机：热敏微型打印机

9.环境温度：-10℃～50℃ 相对湿度：

二、ZSTBP-30KV过电压保护器测试仪性能特点

1.仪器中试控股采用波形检测和付立叶变换方式时刻监测放电电流，当监测到放电电流时，立即记录此刻高压并在0.2s内切断高压电源。测试结果精度高，便于实现自动化测量。

2.全触摸液晶显示屏，超大全图形操作界面,每过程都非常清晰明了。操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测试。

3.仪器操作简便，数据的测量在微处理器控制下自动完成。无需人工干预。

4.一体化机型，内附高压电源，便于现场测试，减少现场接线。

5.高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。

6.低压保护：误接380V、电源波动或突然断电，启动保护，不会引起过电压。

7.防误操作：电压、电流实时监示；接线端子高/低压分明;缓速升压，迅速降压，声音报警。

8.抗震性能：仪器中试控股采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。

9.高压电缆：为耐高压绝缘导线，但为了测量精确，请悬空使用。

三、ZSTBP-30KV过电压保护器测试仪工频放电试验接线方法

在过电压保护器的相地之间的放电。测试时，每次测量间隔不小于15秒，测量三次，求平均值，该值不应小于说明书中规定参数值的85%。

四、ZSTBP-30KV过电压保护器测试仪附件清单

主机 1台

接地线 1条

高压线 1条

电源线 1条

纸卷 1个

说明书 1份

合格证 1份

试验报告1份

自复式过欠压保护器与浪涌保护器之间的差异

自复式过欠压保护器它是一种能够避免由雷击或者人为操作不当导致的过电压保护装置，自复式过欠压保护器能够对电器的电源电压进行一个实时的检测，当电源出现了异常现象比如过欠电压、三相电压不稳定等自复式过欠压保护器都会发挥出作用来将电源断开，避免电器长时间在不稳定的电压下工作导致损坏的情况发生！但是自复式过欠压保护器与浪涌保护器之间有何差异呢？这个超时过欠电压保护器如此告诉你：

自复式过欠压保护器的特性：

1、自复式过欠压保护器的内部的电源提供是采用了三相供电的方式，这三相当中的任一相出现了断电现象都不会去影响到自复式过欠压保护器的正常使用。

2、能够对为电器提供电力的电源电压进行一个实时的检测，并将各种故障通过指示灯传递给人员。

3、自复式过欠压保护器采取了压线方式的接线端子，这样能够使得保护器在接线的过程更加轻松简便。

4、采取了相互交流采集样本的工艺，能够对三相上的电压变化有一个准确的测量，对于故障的判定也更加的准确！

浪涌保护器又被叫做防雷器，它能够保护电气设备在直接或者是间接的受到雷击时能够对在瞬间内发出电压电涌进行一个保护，浪涌保护器适合被使用在民用居住场所及工业领域。返回搜狐，查看更多

以上内容为蝴蝶兰风评投稿者为大家精心整理，希望对大家有所帮助！
