液压机齿轮泵（外齿轮泵、内齿轮泵、螺杆泵）的工作原理及特点行业动态 |2019-11-22

摘要：液压机齿轮泵又可以分为:外齿轮泵、内齿轮泵、螺杆泵。本文兴迪源机械带来液压机齿轮泵（外齿轮泵、内齿轮泵、螺杆泵）的工作原理及特点。

液压机齿轮泵又可以分为:外齿轮泵、内齿轮泵、螺杆泵。本文兴迪源机械带来液压机齿轮泵（外齿轮泵、内齿轮泵、螺杆泵）的工作原理及特点。

一、外齿轮泵的工作原理及特点：

由外壳、主动齿轮、从动齿轮、端盖等组成(见图6-7)。

图6-7外齿轮泵

a)工作原理b)外形

1一外壳2一主动齿轮3一端盖4一从动齿轮A一吸入区B一排出区

在主动齿轮带动从动齿轮一起旋转的过程中,在吸入区,轮齿相互分离,其间容积增大,压力降低,使液压油可以进入。经过旋转,液压油被输送到排出区。

在排出区,轮齿相互嵌入,硬把液压油挤出去。

其技术难点在耐压。额定压力目前一般仅达24MPa,好的才可达28MPa。

齿轮泵部件少,结构比其他类型泵简单,制造成本相对较低,在普及型轿车中被普遍用来驱动驾驶助力系统。

传统齿轮因为采用渐开线齿型,直齿,排出流量不均匀,所以，噪音较高。

2013年出现的新型齿轮泵采用了圆弧斜齿（见图6-8）。齿与齿相互间接触应力小，滑动系数小，噪声低，寿命长，只是加工精度要求较高。

图6-8圆弧斜齿齿轮泵（力士高）

a)结构图b)齿形图

二、内齿轮泵的工作原理及特点：

也由两个齿轮组成,只是一内一外,旋转轴偏置。主动齿轮是直径较小的外齿轮,带动外面的内齿轮圈一起同方向旋转。在吸油区,齿间空间变大,液压油可以进入,转到排油区,齿间空间减小,把油挤出。有两种齿形:渐开线型、摆线型(见图6-9) 。

图6-9 内齿轮泵

1一外齿轮2一内齿轮圈3一月牙板A一吸油区B一排油区

渐开线型的内外齿腔由一个月牙板分隔。

摆线型，内齿圈比外齿轮仅多一齿，不需要其他分隔部件。

内齿轮泵,虽然齿形加工制造成本较高,但因为结构紧凑,运转平稳,噪声低，近来越来越受青睐。

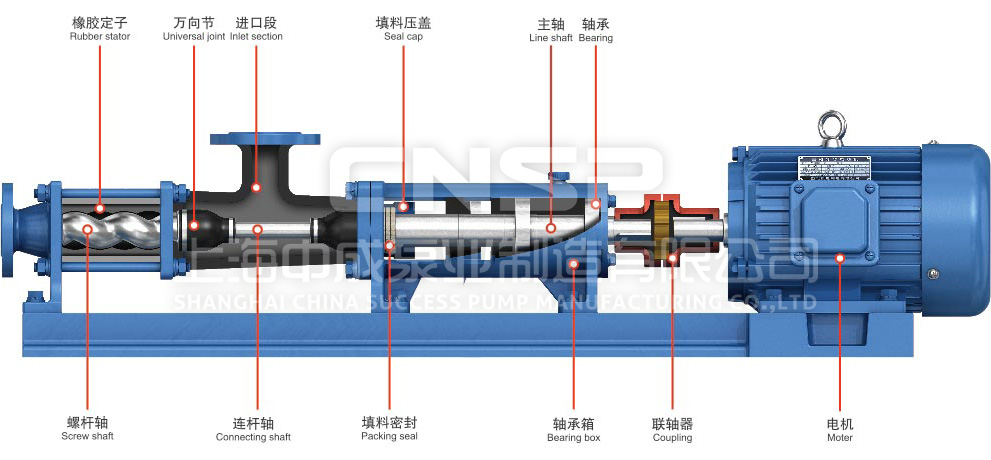

三、螺杆泵的工作原理及特点：

壳体、主动螺杆和从动螺杆共同构成密封腔(见图6-10)。随着旋转,密封腔从一端移向另一端,使液压油顺轴向流动。排出的液压油流量固定,与螺杆位置无关,无剧烈的压力变化,因此噪声低。

图6-10螺杆泵结构示意

a)横剖面b)纵剖面

1一主动螺杆2一从动螺杆3一壳体

因为从动螺杆的转动由压力油推动,不是由主动螺杆推动的,因此相互间无摩擦磨损,寿命长。 抗污染能力强,甚至可以输送泥浆。可承受压力:单级,一般低于15MPa。
