普通5孔插座接线图

步骤如下：

1 首先认识一下一开五孔插座，简单的说就是在同一个面板上，有1个开关，2+3孔插座。

2 然后把一开五孔插座翻过来看它的背面。你会发现有字母和符合L N 地线的符号。

3 L代表火线，N代表零线，地线符号代表地线。一般家里装修电线的颜色分为三种红线（L）、蓝线（N）和黄色（地线）。

4 以下图为例，开关与电灯链接时，火线进开关,零线进灯头。这样链接为防止换灯泡时触电。

5 因为走线时就三根线，有时候开关内部需要用线并联，这时候一定要注意零线、火线和地线的并联。以单控开关为例，如下图正确的并联法。

拓展资料

插座使用误区：位置过低；随意安装；缺少防护；共用；回路少；使用旧国标；网络含义。

1、 首先，用一字螺丝刀撬开插座面板，并把鞍型端子的螺丝拧开，以方便后期接入电线（鞍型端子出厂一般为拧紧状态）

2、然后将电线线皮剥掉9mm毫米，并接入接线端子，按照标注的字母的相应位置分别接入：L接火线（红）、N接零线（蓝）、E接地线（黄绿）。【注意：接线后轻轻拉一下线，以检查接线是否牢固。】

3、最后把接好线的插座放入底盒中，随后拧上螺钉，并盖上面板，安装正式完成。（插座面板的保护膜可以在入住或刷漆后撕掉）

五孔插座是由一个两插和一个三插组成的电源插座，其由绝缘材料制成。五孔插座比较能合理的利用空间资源，比较经济实惠，比较方便。

电缆可以说是纵横交错了整个地球，电的普及在很大程度上给我们带来了方便，在我们身边是无处不在，或许你简单的抬一下头，或者伸伸手，就能触及到“电”。如此，在日常生活中，用电是不可避免的，一般墙壁上的 电源插座 最普及的就是 五孔插座 ，简单的来说，就是有一个两插和一个三插的 电源插座 。为什么五孔插座 比较普及，也有他的原因，

一开5孔插座接线图

一开五孔插座的接线方法：

1开五孔插座的四个接线端子分别为:

L1开关火线进线

L2开关火线出线

N零线

GND或者三横一竖是地线

第一种是开关会控制插座的接线方法，其二是开关不受控插座，只可控制照明灯。第一种方法是要求零线需接零线孔N，地线接地线符号的插座孔内，火线要接开关1，插座的一根线要和火线L连接。

同时要记住电源火线要连接与开关进线和插座火线上(这样连接方式就是说进线和火线进线以并联接电源火线的方式)。

第二种方法也是零要接与零线孔N，地线接地线符号孔内，火线接火线孔L上，再把火线孔L接一根到开关的一个，不可以只是单独接与照明灯的火线内，照明灯可连接与零线孔N中。

拓展知识：

一开五孔插座的优势：

1、一开五孔插座可以同时使用单相两极插座和单相三级插座，方便插座使用；

2、一开五孔插座开关可以单独控制照明灯，还可直接控制插座，减少插座的插拔次数；

3、一开五孔插座接线标识明确，接线简单易懂，易于施工。

一开五孔插板怎么接线？（带图）

带开关五孔插座的接线可以分三种情况：

1、开关控制插座的接线图。

2、开关控制单控开关的接线图。

3、开关控制双控开关，开关需要和双控开关配合，具体链接方法请看我的经验里面双控开关的安装方法。

五孔插座的内部已经连好线了，我们只要对应的接入电源就行了。插座的背面有五个接线柱，分别标有 L、N、E船型开关怎么接线，L1、L11、L12。L接火线，N接零线，E接地线，其他的接法根据插座的用途不同，接法也有所区别。

五孔插座是由一个两插和一个三插组成的电源插座，其由绝缘材料制成。五孔插座比较能合理的利用空间资源，比较经济实惠，比较方便。

消费者如何选择：

1.看品牌：许多大型企业都非常注意自己的品牌形象，对产品的质量要求更高，售后服务也相对也有保障，质量保证通常不少于12年。因此，为方便使用，开关插座最好选择大型公司或品牌声誉良好的产品。

2.外观检查：面板应色泽均匀，表面光滑，没有杂色，无气泡，污渍，裂纹，肿胀，缺胶，变形，划痕，和其他缺陷。金属零件无毛刺，裂纹，标牌腐蚀，生锈和螺钉头部受伤及其他不良情况。

3.掂重量：购买开关插座也应掂一下重量。如果商家选用了薄铜片，感觉会较轻。开关插座使用铜片及接线端子，通常会比较厚实。铜件是开关插座的关键部分，是识别假冒伪劣产品关键零部件。消费者在选购时应注意：有些不良厂家会在产品里加铁板以增加重量，我们在选购时一定要看清。

4.辨场所：不同场所要搭配不同种类的开关和插座。

开关插座的位置选择

插座的位置处理不正确会造成很大的影响，如果是在卧室，客厅，会影响家具摆设；如果在浴室，厨房，可能要挖砖。死抗着得出的结论是——除非是你计算精确的位置。

不然，你要记住一件事：让插座尽可能的边缘处，一般不会出错，但是如果你把插座的位置安在不正确的位置，有可能与后期的家具或电器安装发生冲突。

五孔开关插座接线图，一开5孔开关接线该如何接线？

首先，带你认识下一开五孔开关插座，一开五孔插座分两种：一开五孔单控和一开五孔双控，今天就为大家讲解这两种开关的接线图。

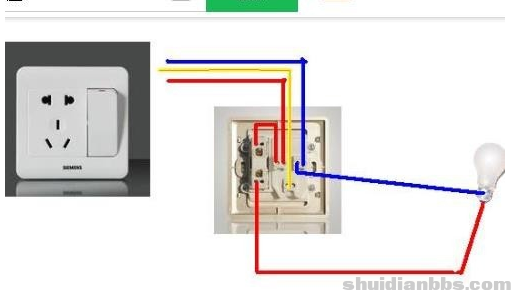

一开五孔开关控制灯泡接线图

对于开关带插座来说 其内部是已经连接好的 我们只需对齐进行外部连接。这里说的是一开带五孔插座单控开关，开关和插座互不影响，开关控制灯泡 接火线到开关带五孔插座L处，L1出线与零线同时链接到灯泡。这里就完成了对开关的接线。下面对插座部分进行连接，同样火线连接至L 零线连接至N 地线标志处接地线，这里可以直接从开关的L处接线到插座的L，可节约布线成本。到此接线就完成

备注：示意图中为西野开关“L”与其他产品中“com”对应，为同类接口。

一开五孔开关控制插座接线图

开关带插座也可利用开关控制插座电源，接线如下：火线进入开关处L然后L1出线连接到插座L处，零线接入N地线连接到中间，这样就完成了一开五孔 开关控制插座的接线方法！

备注：示意图中为西野开关“L”与其他产品中“com”对应，为同类接口。

一开五孔双控开关接线图

一开五孔不光只有单控也有双控开关，这里介绍两个一个五孔双控搭配一开多控开关实现三个开关控制一盏灯，该方法可以用于卧室开关插座布局，床头柜两边各一个单联双控带二三极插座，门口安装一个一开多控开关，相对于床头柜两边分布安装开关和插座会节约一定成本，其具体接线方法可按图中进行接入。这里需要注意的是进线一定是从一开五孔接入然后分别接出！

备注：示意图中为西野开关“L、L1、L2”与其他产品中“com、com1、com2”对应，为同类接口。

一开五孔插板怎么接线？（带图）

一开五孔插板有三种接线方式，具体如下：

第一种：开关控制插座。

第二种：开关控制单控开关。

第三种：开关控制双控开关。

此外，上述所用的接线材料及颜色如下：

火线和零线通常使用硬线，火线多为红色和黄色，而零线多为黑色和蓝色。

地线则童超使用软线，多为双色线和单黑线。

五孔插座内部接线及电源接线：

一般而言，五孔开关内部已由厂家连线，但并未接入电源线，厂商提供有五个接线柱，分别是： L（火线接点）、N（零线接点）、E（地线接点），L1、L11、L12这三个则根据插座用途来接线。

2开五孔开关插座接线图

二开五孔插座的一个开关控制照明灯，另一个开关控制插座，如图所示，图中的两个开关的L端用一根导线连接起来，并与的火线相接，插座位置标有“N”的那一端接的零线，标有“L”的那一端与左边开关的“L1”连接，这样通过左侧的开关即可控制插座的电源。

照明灯用右侧开关控制，其接法很简单，照明灯一端接的零线，另一端接右侧开关的“L1”端即可。图中绿色导线是接地线的。

插座开关的注意事项，关于室内电路火线与五孔插座开关火线的确认：

（1）确认方法：只要电路有电，无论开关是开还是关，火线都是带电的。通过颜色无法确定的话，可以使用试电笔测试。

（2）试电笔的正确使用要点：穿绝缘鞋，一只手背于身后，另一只手食指抵试电笔尾端金属帽上，拇指和中指夹住笔身绝缘处(千万不要抓金属杆)。

（3）试电时注意不要将火线与地线连在一起。

双联开关带五孔插座接线图

如图：

接线实践：

1、室内电路火线与王五孔开关插座火线的确认

（1）电路火线的确认方法：只要电路有电，无论开关开关，火线都是带电的，通过颜色无法确定的话可以使用试电笔测试。

试电笔正确使用要点是：穿绝缘鞋；一只手背于身后；另一只手食指抵试电笔尾端金属帽上，拇指和中指夹住笔身绝缘处（千万不要抓金属杆哟）；试电时，注意不要将火线与地线连在一起了，否则不是跳闸，就是烧毁电路，没有使用经验的最好请教电工。

另外，以试电时，我通常把家里所有电器断电甚至直接拔掉电线，以降低意外发生时的损失。

（2）五孔开关插座需要确认两部分火线接线桩：一是“插座”的火线接线插孔，它一般标示为L；二是“开关”的火线接线插孔，它一般另加字母或数字与插座区分，比如AL和AL1，L11和L1等。

2、接线：

五孔开关插座接线一般有两种方式，一种是开关控制插座接法，另一种是插座即插即用开关另控负载（比如照明等）接法。

首先船型开关怎么接线，确定连接固定部分。这一部接线，无论采用上面的哪种接法都是这样接线。

电路火线插入“开关”区域的接线桩任一插孔，零线插入N孔，地线插入地线孔（是一个图标，即上面1竖下面3横的那个）。

其次，根据需要选择上面两种接法的其中一种，确定跳线。

（1）开关控制插座接法：插座火线（L）通过跳线连接到“开关”的空余插孔上。

（2）插座即插即用开关另控负载接法：将插座火线（L）与电路火线并接入同一开关接线桩插孔；其它负载（如灯）的火线接开关空余插孔，零线并入N孔。这样连接的目的是使开关与插座实现并联电路。

一开五孔怎么接线（带图）

1、一开五孔就是在一个插座上边有一个开关（按钮）加一个两脚插孔和一个三脚插孔，加起来叫一开五孔，简单理解就是一个开关加上两个插孔。这个开关可以控制插座是否通电，也可以用此开关控制其他电器，如灯等。

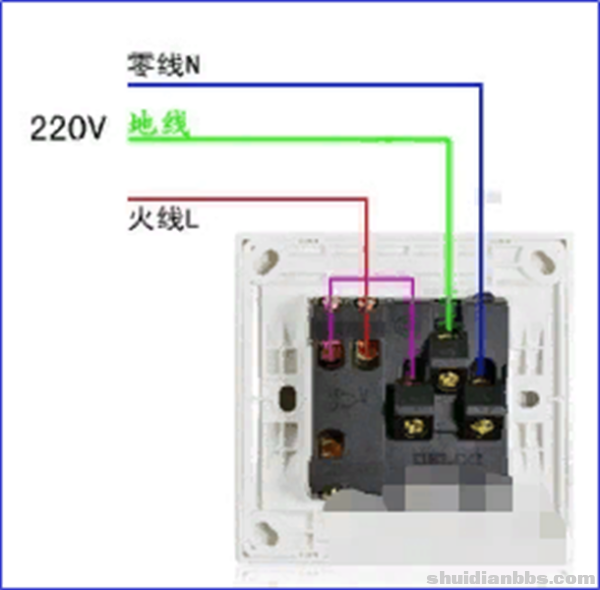

2、这个接法为开关控制插座是否通电的接法，将开关的L处接入火线，L1处与插座L处用线相连，插座N处接入零线，E处接地线。这种接法的好处是可以消除因插头频繁插拔而产生的安全隐患。

3、L线将插座与开关相连并接入火线，开关L1接入灯一端，零线接入插座N处和灯另一端，这里开关起到的是控制灯的作用，这个可以减少安装灯开关的数量，用起来也比较方便。

一开多孔插座位置太低：

1、许多家庭在安装插座，觉得太高不美丽，将其安装在较低的隐蔽位置。但中国科学院博士夏东说，这样容易在拖地时，让水溅到插座里，从而导致漏电事故。

2、产业规定，插座位置距地面最好不小于1.8米；暗装插座距地面不小于0.3米。厨房和卫生间插座应距地面1.5米以上，空调的插座至少要2米以上。

家用5孔一个开关面板怎么接线图

一开五孔线路连接图如下所示：

连接方法：

火线进到五孔的L接线孔，从接线孔串联一根火线进到开关的L处，在把灯的控制线（就是给灯的火线）接在L1上，蓝色零线就接在五孔的N接线孔上，地线也是如此。

使用误区：

1、回路少

老房子只有一个回路，一旦任何线路短路，整个房间的用电会陷入瘫痪。一般来说，插座可选择两三个回路，厨房、卫生间各走一路，空调使用一个回路。

2、使用旧国标

万用孔插座，即插孔可同时兼容两极或三极，甚至是英标、美标、欧标这类非日常使用插头的插座。但此类插座因插孔较大，插座接片与电器插头接触面积过小，容易使接触片过热导致火灾事故的发生。

3、随意安装

电源导线必须使用铜线横截面。如果住的是旧房子，一定要把原来的铝线换成铜线。因为铝线极易氧化，接头处容易打火。曾有调查显示，使用铝线的住宅，电气火灾发生率为铜线的几十倍。
