一、电线电缆的基本结构

电气装备电线电缆的基本结构：

1. 导体：传导电流的物体,电线电缆的规格都以导体的截面表示。

2. 绝缘：外层绝缘材料按其耐受电压程度。

二、工作电流及计算

单相：I=P÷(U×cosΦ)

P - 功率(W)U - 电压(220V)cosΦ - 功率因素(0.8)I - 相线电流(A)

三相：I=P÷(U×1.732×cosΦ)

P - 功率(W)U - 电压(220V)cosΦ - 功率因素(0.8)I - 相线电流(A)

一般铜导线的安全截流量为5-8A/mm²，铝导线的安全截流量为3-5A/mm²。

在单相220V线路中，每1kW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1kW功率的电流在2A左右。

也就是说在单相电路中，每1平方毫米的铜导线可以承受1kW功率荷载；三相平衡电路可以承受2-2.5kW的功率。

但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。

电缆允许的安全工作电流口诀：

十下五（十以下乘以五）；

百上二（百以上乘以二）；

二五三五四三界（二五乘以四,三五乘以三）；

七零九五两倍半（七零和九五线都乘以二点五）；

穿管温度八九折（随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九）；

铜线升级算（在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算）；

裸线加一半（在原已算好的安全电流数基础上再加一半）。

三、常用电(线)缆规格型号

B(B) - 第一个字母表示布线，第二个字母表示玻璃丝编制。

V(V) - 第一个字母表示聚乙烯（塑料）绝缘，第二个字母表示聚乙烯护套。

L(L) - 铝，无L则表示铜

F(F) - 复合型

R - 软线

S - 双绞

X - 绝缘橡胶

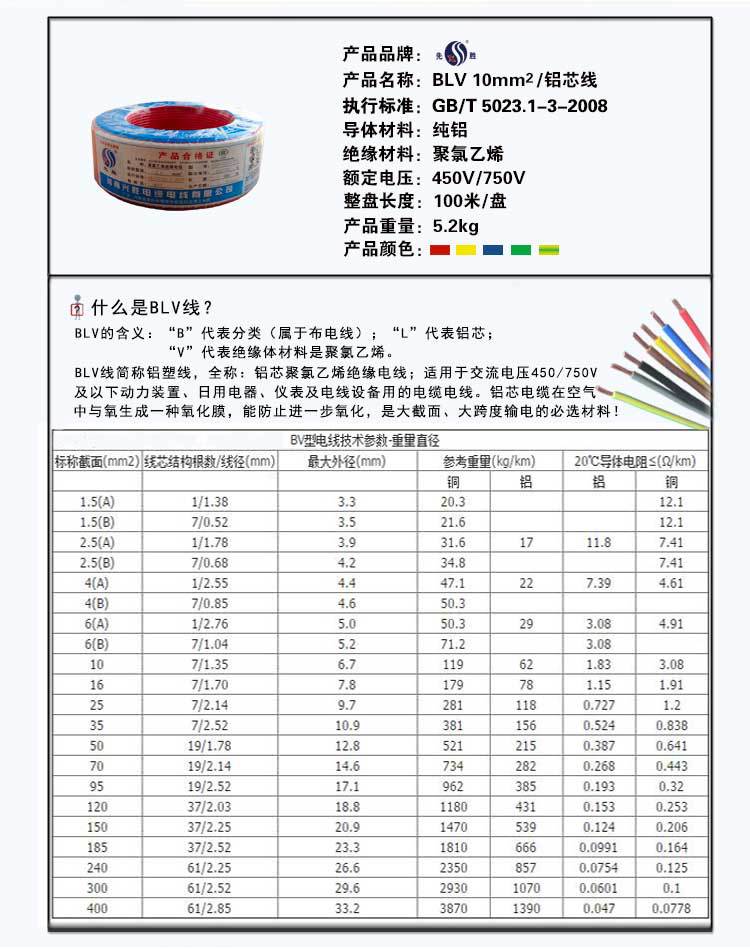

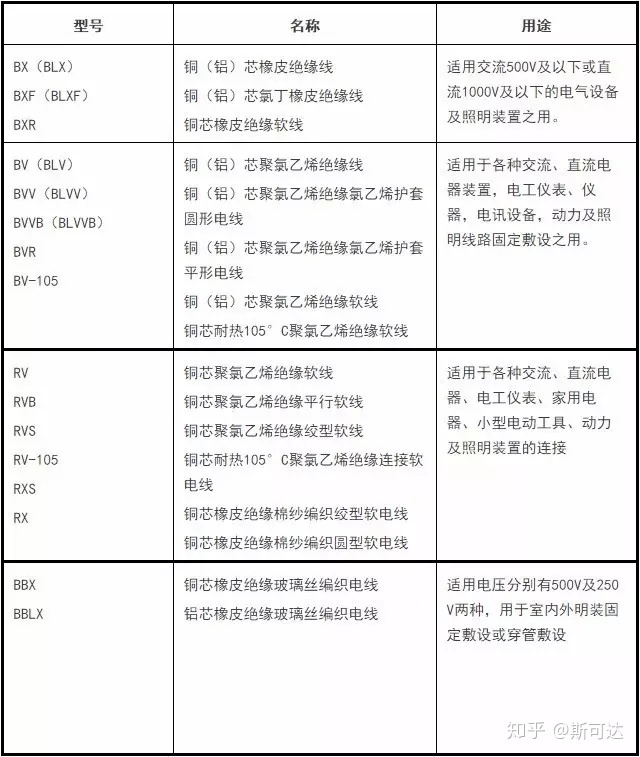

四、常用电(线)缆类型

五、线缆型号定义

BV4

单铜芯聚氯乙烯绝缘电线，铜芯截面面积4平方毫米。

SYV 75-5-1(A、B、C）

S - 射频Y - 聚乙烯绝缘V - 聚氯乙烯护套

A - 64编B - 96编C - 128编

75 - 75欧姆5 - 线径为5mm1 - 代表单芯

SYWV 75-5-1

S - 射频Y - 聚乙烯绝缘W - 物理发泡V - 聚氯乙烯护套

75 - 75欧姆5 - 线径为5mm1 - 代表单芯

RVVP2*32/0.2 RVV2*1.0 BVR

R - 软线VV - 双层护套线P屏蔽

2 - 2芯多股线32 - 每芯有32根铜丝0.2 - 每根铜丝直径为0.2mm

ZR-RVS2*24/0.12

ZR - 阻燃R - 软线S - 双绞线

2 - 2芯多股线24 - 每芯有24根铜丝0.12 - 每根铜丝直径为0.12mm

ZR-BVV 3×6.0

表示3根截面6平方毫米的铜芯聚氯乙烯绝缘聚氯乙烯圆型护套电缆。

NH-VV 3×70+2×35

表示3根截面积70mm2铜芯+2根35mm2铜芯的耐火聚氯乙烯绝缘聚氯乙烯护套电力线缆。

六、规格表示法的含义

规格采用芯数、标称截面和电压等级表示

单芯分支电缆规格表示法：同一回路电缆根数×(1×标称截面) 0.6/1kV，

如：4×(1×185)+1×95 0.6/1kV

多芯绞合型分支电缆规格表示法：同一回路电缆根数×标称截面 0.6/1kV，

如：4×185+1×95 0.6/1kV

多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T

如：4×25-T

七、其他常识

1、导线截面积计算公式(导线距离/压降/电流关系)

铜线 S=IL÷(54.4×U)铝线 S=IL÷(34×U)

I - 导线中通过的最大电流(A)；

L - 导线长度(m)；

U - 允许的压降(V)；

S - 导线的截面积(ｍｍ²)。

2、电线线缆基础知识

①电线一扎长度：100米，正负误差0.5米；

②电线型号：BV单股，BVR多股，BVV双胶单股，BVVR双胶多股；

③电线常用规格：1平方/1.5平方/2.5平方/4平方/6平方/10平方等；

④BV/BVR区别：BV为单芯线电缆类型，BVR为多股，BVR比BV贵10%左右；

⑤BVR比BV的好处：a水电施工方便.b在板弯时不易把线折断；

⑥国标GB 4706.1-1992/1998规定的电线负载电流值（部分）；

⑦家庭电路设计，2000年前，电路设计一般是：进户线4～6mm²，照明1.5mm²，插座2.5mm²，空调4mm²专线；2000年后，电路设计一般是：进户线6～10mm²，照明2.5mm²电缆类型，插座4mm²，空调6mm²专线；

⑧电线重量：1.5平方约重2.2公斤，2.5平方约重3.2公斤，4平方约重4.8公斤，6平方约重6.5公斤；

⑨电线2.5平方以下的多股线（1平方,1.5平方）包装标识为BV(B)，单股则为BV；

⑩电线颜色有：红色，黄色，蓝色，绿色，黑色，黄绿色（地线）。
