目前局域网构建已经极为普遍，在不知不觉之间，小型局域网的踪影在我们周围无处不在，例如家庭局域网、游戏网吧、校院局域网和小型办公室网等。虽然它们组网方式各式各样，但是万变不离其宗，这些有线局域网都需要通过线缆连接。

网线线序记忆技巧

关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/。在打线时应使用如下的顺序：(TIA/)

1->橙白 2->橙 3->绿白 4->蓝 5->蓝白 6->绿 7->棕白 8->棕(电脑接路由器或交换机，两边水晶头都是一样的顺序)

而且，使用电缆两头一对一的连接方式（也就是我开始的连接方法）， 会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-）所以应按照国际标准打线！！

网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为100米。

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B

标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8；

标准568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8。

-T4 RJ-45对双绞线的规定如下： rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头

1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

在用于连接hub时，接头的顺序按照本文最开始讲的那样，这种连接方式称为直通式。具体的1——8号，是将RJ45水晶头金属片的一面冲上，从左至右依次为1——8。

在用于双机互联时应按如下色谱排列，也称作交叉式 （就是不通过交换机或路由器，直接两台电脑连接，很少用到吧，多用于早期没有网络的时候，两台电脑对战需要。例如红警）

A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；

B端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。(蓝色在中间Blue)

DIY的热潮中使得更多的人开始自己动手搭建属于自己的网络,在这过程中首先是制定规划，然后购买产品，最后就是制作。网络产品的购买一定要看清产品再买，假的产品或质量次的产品会直接影响到网络的稳定，在选购好了产品后就该动手搭建它了。

在搭建网络的时候，网线的制作是一大重点，整个过程都要准确到位，排序的错误和压制的不到位都将直接影响网线的使用，出现网络不通或者网速慢。接下来笔者将简单的介绍一下制作标准的网线的制作。

一、工具和材料的认识

在制作网线前，大家必须准备相应的工具和材料。首要的工具是RJ-45工具钳，该工具上有三处不同的功能，最前端是剥线口，它用来剥开双绞线外壳。中间是压制RJ-45头工具槽，这里可将RJ-45头与双绞线合成。离手柄最近端是锋利的切线刀，此处可以用来切断双绞线。

接下来需要的材料是RJ-45头和双绞线。由于RJ-45头像水晶一样晶莹透明，所以也被俗称为水晶头，每条双绞线两头通过安装RJ-45水晶头来与网卡和集线器(或交换机)相连。而双绞线是指封装在绝缘外套里的由两根绝缘导线相互扭绕而成的四对线缆，它们相互扭绕是为了降低传输信号之间的干扰。

RJ-45工具钳

RJ-45水晶头

五类超五类线

俗话说：“工欲善其事，必先利其器”。在这里我们要向大家介绍如何使你的工具很“利”，以达到事半功倍的效果。像上面我们看到的RJ-45工具钳，有时会出现制作出不合格的网线，这是因为工具钳的齿口没有对准水晶头上的金属片，从而导致金属片不能与网线正确接触，因此就出现网线连不通等现象。所以在选择RJ-45工具钳时，一定要注意工具钳压下来后它上面的每个齿口都能与水晶头上的金属片一一对应好，这样才能保证制作出合格的网线。

二、网线的标准网线颜色顺序，和连接方法：

双交线做法有两种国际标准：EIA/和EIA/，而双交线的连接方法也主要有两种：直通线缆和交叉线缆。直通线缆的水镜头两端都遵循568A或568B标准，双交线的每组线在两端是一一对应的，颜色相同的在两端水晶头的相应槽中保持一致。它主要用在交换机（或集线器）口连接交换机（或集线器）普通端口或交换机普通端口连接计算机网卡上。而交叉线缆的水晶头一端遵循568A，而另一端则采用568B标准，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2，它主要用在交换机（或集线器）普通端口连接到交换机（或集线器）普通端口或网卡连网卡上。

三、网线的制作：

(1)剪断:利用压线钳的剪线刀口剪取适当长充的网线。

(2)剥皮:用压线钳的剪线刀口将线头剪齐,再将线头放入剥线刀口,让线头角及挡板,稍微握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,拔下胶皮。(注意:剥与大拇指一样长就行了)

【小提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。剥线过长一则不美观，另一方面因网线不能被水晶头卡住，容易松动；剥线过短，因有包皮存在，太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也不能制作成功了。

(3)排序:剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。 每对线都是相互缠绕在一起的,制作网线时必须将4个线对的8条细导线一一拆开,理顺,捋直,然后按照规定的线序排列整齐。

目前,最常使用的布线标准有两个,即T568A标准和T568B标准。T568A标准描述的线序从左到右依次为:1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。T568B标准描述的线序从左到右依次为：1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。在网络施工中，建议使用T568B标准。当然，对于一般的布线系统工程，T568A也同样适用。

T568A/T568B制作图

排列水晶头8根针脚：

将水昌头有塑造料弹簧片的一面向下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己，此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。

T568A标准和T568B标准线序表

(4)剪齐：把线尽量抻直（不要缠绕）、压平（不要重叠）、挤紧理顺（朝一个方向紧靠），然后用压线钳把线头剪平齐。这样，在双绞线插入水晶头后，每条线都能良好接触水晶头中的插针，避免接触不良。如果以前剥的皮过长，可以在这里将过长的细线剪短，保留的去掉外层绝缘皮的部分约为14mm，这个长度正好能将各细导线插入到各自的线槽。如果该段留得过长，一来会由于线对不再互绞而增加串扰，二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出，造成线路的接触不良甚至中断。

(5)插入：一和以拇指和中指捏住水晶头，使有塑料弹片的一侧向下，针脚一方朝向远离自己的方向，并用食指抵住；另一手捏住双绞线外面的胶皮，缓缓用力将8条导线同时沿RJ-45头内的8个线槽插入，一直插到线槽的顶端。

(6)压制：确认所有导线都到位，并透地水晶头检查一遍线序无误后，就可以用压线钳制RJ-45头了。将RJ-45头从无牙的一侧推入压线钳夹槽后,用力握紧线钳(如果您的力气不够大,可以使用双手一起压),将突出在外面的针脚全部压入水晶并头内。

四、结束语

在把水晶头的两端都做好后即可用网线测试仪进行测试，如果测试仪上8个指示灯都依次为绿色闪过，证明网线制作成功。如果出现任何一个灯为红灯或黄灯，都证明存在断路或者接触不良现象，此时最好先对两端水晶头再用网线钳压一次，再测，如果故障依旧，再检查一下两端芯线的排列顺序是否一样，如果不一样，随剪掉一端重新按另一端芯线排列顺序制做水晶头。如果芯线顺序一样，但测试仪在重夺后仍显示红色灯或黄色灯，则表明其中肯定存在对应芯线接触不好。此时没办法了，只好先剪掉一端按另一端芯线顺序重做一个水晶头了，再测，如果故障消失，则不必重做另一端水晶头，否则还得把原来的另一端水晶头也剪掉重做。直到测试全为绿色指示灯闪过为止。对于制作的方法不同测试仪上的指示灯亮的顺序也不同，如果是直通线测试仪上的灯应该是依次顺序的亮，如果做的是双绞线那测试仪的一段的闪亮顺序应该是3、6、1、4、5、2、7、8。

网线测试仪

上面向大家介绍了常用的T568A、T568B国际标准网线制作方法，希望无论是初学者还是网络老手都能够按照标准的方法去制作网线，这样对以后网络的维护会带来许多便利。

另：买线时注意一下,用的是5类线,3类线只能达到16M,4类线20M,只有5类线以及超5类等才能到达100M的.线的长度不能超过100米。

PC HUB 直连线

HUB普通口 HUB普通口 交叉线

HUB普通口 HUB级联口 直连线

PC 路由器 交叉线

路由器 路由器 交叉线

PC 交换机 直连线

路由器 交换机 直连线

交换机普通口 交换机口 直连线

交换机普通口 交换机普通口 交叉线

交换机口 交换机口 交叉线

【全面了解网线制作方法(网线线序记忆技巧)】相关文章：

★ 正确识别五类双绞线和使用途径

★ 财政局组件计算机网络系统建设的案例

★ 如何在局域网中搭起的网桥？

★ 网线制作方法(网线水晶头接线顺序)

★ 局域网如何共享文件 局域网文件共享的图文方法

★ 局域网内如何提高计算机网速(经验技巧整理)

★ 思科双线路接入方案(网通电信自动切换)

★ 如何关闭你的 端口！防止电脑被攻击！

★ 双网卡同时上网 双网卡共享上网 网络带宽叠加实现方法[图文]

★ 实现单个网卡连接两个网段互通的方法步骤

学网络之前得先要明白几个概念：（起初我也不怎么知道后来就慢慢会了）

1字节＝8位，1位就是1个数字，所以1字节等于8个数字。

2的8次方，和二进制转换为十进制并不一回事。

0-127是128个数字，0-255是256个数字。

所有的ipv4都是32的，

复制代码代码如下:

....

A类是这样表示网络：

网络.结点.结点.结点

B类是这样表示网络：

网络.网络.结点.结点

C类是这样来表示网络：

网络.网络.网络.结点

A类网络地址范围中，第一字节的第一位必须是0,所以其网络地址范围是：

01111。即0-127。

B类网络地址范围中，第一字节的前2位必须是10,所以其网络地址范围是：

11111。即128-191。

C类网络地址范围中，第一字节的前3位必须是110,所以其网络地址范围是：

11111。即192-223。

000开头的都是A类地址

100开头的都是B类地址

110开头的都是C类地址

A类网络用8位表示网络号，24位表示主机位

B类网络以16位表示网络，16位表示主机

C类网络用24位表示网络号，8位表示主机位

D类和E类是我们平时不用的，

通常我们判断一个ip地址是A类还是B类C类，几乎都是看子网掩码255.255.255.0，明摆着前三位网络位，第四位主机位，不是C类还能是什么对吧？

两台主机能否访问看看它们是否在一个网段上，不在很明显不能嘛。

【网络a、b、c类ip地址的区别】相关文章：

★ 实现单个网卡连接两个网段互通的方法步骤

★ 如何在局域网隐藏自己的计算机的两个小技巧

★ 家庭用或者办公室用的小型局域网的组建过程

★ 基于网络模式的vlan分析

★ 组建“家庭网络”需要哪些条件及具体步骤和方法

★ 财政局组件计算机网络系统建设的案例

★ Vista局域网网络连接设置的六个步骤

★ pvlan的工作原理和配置的步骤

★ 掌握两种局域网管理技巧 让企业网络更高效

★ 如何正确设置电脑的IP地址和DNS等参数[图文]

网线制作是搞网络的人的必修课，也是最为基础的实战项目。网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

下面是常见网线制作方法的详细步骤：

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(电脑与路由器接，两头水晶头都是一样的)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕

直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。如果是计算机和计算互连则需要交叉线。

当然了，这些网线制作方法也都不一定每个人都在使用。因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。还是建议设计者严格按照这个顺序，这样可以保证网络的最佳运行状态。所以网线颜色顺序，如果我们去维修网络的话，一定要好好的看一下原来的旧水晶头按照什么方式来制作的，我们按照它的顺序做就是了，因为我们只是制作一端的水晶头，所以要依据现有的网线制作顺序，否则，就必须两头开刀，都重新按照标准制作一遍。另外网线的长度最好不要大于100米，因为越长型号衰减越厉害，另外铜芯比较细的网线最大传输距离很有限，可能连50米都达不到。

给大家一点网线制作的小小提示：因为在建房的时候往往会造成不小心拉网线而把其中的某一根或者几根拉断，所以那些不够标准的制作方法可以帮我们的忙。如果我们通过多次的测试发现网线的某一根或者几根是断的，就可以进行互换，比方说如果白橙和橙是断的，怎么做都不通，而其他是通的，我们可以将白蓝、蓝或者白棕和棕将其替换。但是要注意，一定要两头都一样，即都不按标准的来。通常只要顺序里的1、2、3、6是通的就可以了，数字是A、B或者非标准模式的替换规则中的网线顺序。我们曾经使用使用一根网线，既上网有安装了一部电话。

此图右侧是网线，左侧是水晶头，顺序是568B标准的网线接法。

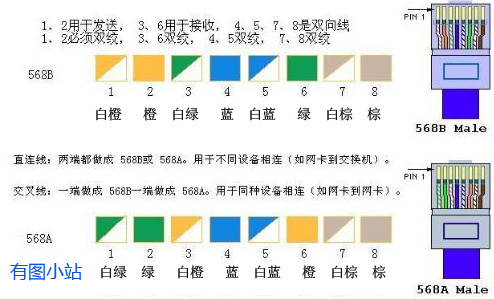

此图详细细的标注了568A、568B水晶头的制作方法、线序、及两种线序的直连线、交叉线用法。

今天在测试一个网线的时候非常麻烦1号线怎么做都通，毫了我一个多小时层层排查没一关，实在没办法，只好用替代原则。使用白棕和棕替换白橙、橙。

另：网线制作的互连方法可以参考。

PC PC 交叉线

PC HUB 直连线

HUB普通口 HUB普通口 交叉线

HUB普通口 HUB级联口 直连线

PC 路由器 交叉线

路由器 路由器 交叉线

PC 交换机 直连线

路由器 交换机 直连线

交换机普通口 交换机口 直连线

交换机普通口 交换机普通口 交叉线

交换机口 交换机口 交叉线
