1、干接点的定义

无源开关：具有闭合和断开的2种状态；2个接点之间没有极性，可以互换。

常见的干接点信号有：

（1）各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；

（2）各种按键；

（3）各种传感器的输出，如：环境动力监控中的传感器、水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；

（4）继电器、干簧管的输出。

2、湿接点的定义

有源开关：具有有电和无电的2种状态；2个接点之间有极性，不能反接。

常见的湿接点信号有：

（1）如果把以上的干接点信号0和1哪个是开关，接上电源，再跟电源的另外一极，作为输出，就是湿接点信号；工业控制上，常用的湿接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是湿接点，尽管这样做比较少；

（2）把TTL电平输出作为湿接点，也未尝不可。一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路，才能驱动远方的光耦；

（3）NPN三极管的集电极输出和VCC；

（4）达林顿管的集电极输出和VCC；

（5）红外反射传感器和对射传感器的输出。

3、在工业控制领域中，采用干接点的好处

（1）随便接入，降低工程成本和工程人员要求，提高工程速度；

（2）处理干接点开关量数量多；

（3）连接干接点的导线即使长期短路也不会损坏本地的控制设备及远方的设备；

（4）接入容易，接口容易统一。

4、无源信号

无源信号（干接点），分为两种：无源常开和无源常闭，如下图：

特点：不带电源，有一定容量的0和1哪个是开关，消防系统中一般能承受DC30V/1A的电流，所有一般是接入到消防模块中。

5、有源信号

有源信号（湿接点），由电源加上一个开关组成如下图：

6、消防联动控制器

消防联动控制器向消防泵控制柜发出的信号：（湿接点）

联动触发信号（自动启动，总线）和手动控制信号（手动启、停，专线），两种信号均为DC24V有源触点，消防信号中间继电器设于消防水泵控制箱内，满足-2013第4.1.1条，4.1.3条。

消防联动控制器接收的消防泵控制柜发出的信号：（干接点）

水泵的运行、故障信号，以无源触点形式发出，通过总线模块返回。

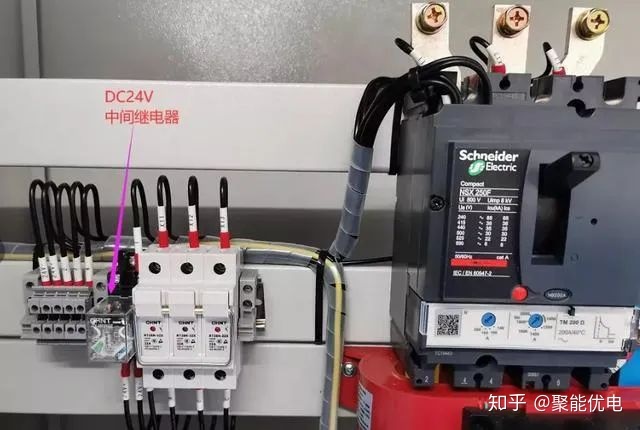

△湿接点实物实例图

特点：

被接设备接入端无电压，接入继电器的13、14。

△干接点实物实例图
