01

基础

一、柱纵筋

（1）基础高度不满足直锚，≧0.6lae≧20d时：

基础柱纵筋插筋＝基础底板厚度-保护层+伸出基础顶面预留的长度＋15d弯折。

（2）基础高度满足直锚时：

基础柱纵筋插筋＝基础底板厚度-保护层+伸出基础顶面预留的长度＋弯折6d且≧150mm。

(3)基础高度满足直锚，且符合下列条件之一时：

①.柱为轴心受压或小偏心受压，基础高度或基础顶面至中间层钢筋网片顶面距离不小于。

②.柱为大偏心受压，基础高度或基础顶面至中间层钢筋网片顶面距离不小于。

基础柱角筋插筋＝基础底板厚度-保护层+伸出基础顶面预留的长度＋弯折6d且≧150mm。

基础柱角筋插筋＝中间网片距基础顶的厚度-保护层+伸出基础顶面预留的长度＋弯折6d且≧150mm.（筏形基础中间层有钢筋网片时钢筋锚固，伸至钢筋网片上的柱纵筋间距不应大于）。

基础柱中间纵筋插筋＝锚入基础内Lae+伸出基础顶面预留的长度。

二、柱箍筋

基础内箍筋主要是为了稳固、约束柱纵筋的作用，也可以说是防止钢筋在浇注时受到挠动，改变了柱纵筋原有的位置。一般按间距≦500且不少于两道封闭箍筋（非复合箍筋）。当保护层厚度≦5d时，锚固区需加横向箍筋（非复合箍筋）。非复合箍筋这里是指柱的外箍筋，不包括内箍筋及拉钩等。

02

中间层

一、柱纵筋

（1）中间层的纵向钢筋＝层高-当前层伸出地面的柱桩高度+上一层伸出楼地面的高度（焊接或机械连接时）。

（2）中间层的纵向钢筋＝层高-当前层伸出地面的柱桩高度+柱纵筋搭接长度+上一层伸出楼地面的高度（绑扎搭接时）。

二、柱箍筋

中间层的箍筋根数＝加密区高度/加密区间距+非加密区高度/非加密区间距－1。

-1中，关于柱箍筋的加密区有如下规定：

（1）嵌固部位柱箍筋的加密区分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500、柱长边尺寸、Hn/6三者较大值}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

（2）非嵌固部位柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6三者较大值}、梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

03

顶层

框架柱（KZ）顶层因其所处位置不同，分为角柱、边柱和中柱，也因此各种柱纵筋的顶层锚固各不相同。（参看－1第67、68页）。

一、边柱、角柱纵筋

边、角柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值（这里的锚固值是根据图集选择对应的节点），那么边、角柱顶层钢筋锚固值是如何考虑的呢？在计算顶层KZ时，我们首先要判断KZ是边柱、角柱还是中柱；而边、角柱纵筋又分内侧钢筋和外侧钢筋，那么顶层边、角柱纵筋是如何计算的呢？下面我们来讲一下、角柱内侧钢筋和外侧钢筋的具体做法。

柱内侧纵筋：

（1）内侧纵筋直锚长度（≧Lae）时：

柱纵筋＝柱高—当前层伸出地面的柱桩高度－保护层（伸至柱顶，且≧Lae）（-1第68页节点④）。

（2）内侧纵筋弯锚长度（＜Lae）时：

柱纵筋＝柱高－当前层伸出地面的柱桩高度－保护层＋12d弯折（伸至柱顶，且≧0.5Lae（-1第68页节点①、②）。

（3）内侧纵筋直锚长度＜Lae，端头加锚头（锚板）时：

柱纵筋＝柱高－当前层伸出地面的柱桩高度－保护层（伸至柱顶，且≧0.5Lae ）（-1第68页节点③），通常加锚板这种节点做法，在实际钢筋工程中我们很少用到。

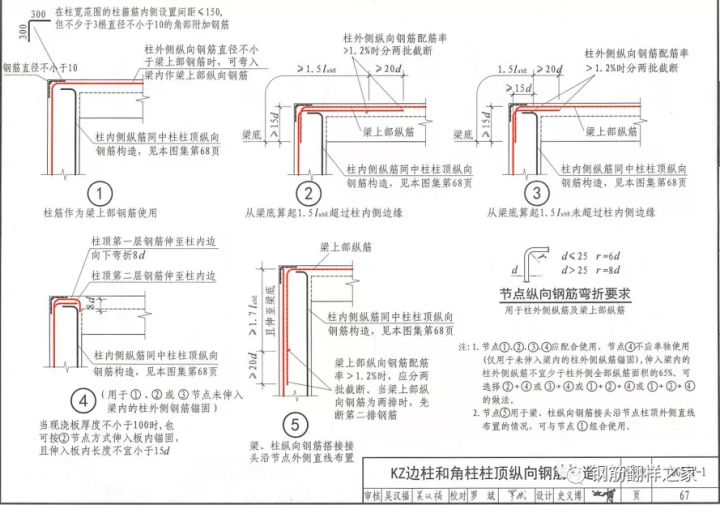

柱外侧纵筋：

（1） 外侧纵筋弯入梁内作梁上部纵向钢筋时（这种情况须柱外侧纵向钢筋直径不小于梁上部纵筋直径）＝柱高－本层伸出柱桩高度－保护层+弯折长度（-1第67页节点①），这种做法实际上是柱纵筋弯折伸入梁内，与梁纵筋连接，避免节点处钢筋重叠，通常在具体施工中，这种做法施工难度大，很少使用，但是这种做法节约钢筋。

（2）外侧纵筋锚固长度≧1.5Lae且弯拐水平段≧15d时＝柱高－本层伸出柱桩的高度－梁高－保护层+1.5Lae锚固长度，当柱外侧纵向钢筋配筋率＞1.2%时，这时外侧纵筋锚固长度＝1.5Lae+20d,分两批截断（-1第67页节点②、③）。

（3）柱顶部第一层纵筋＝柱高－本层伸出的柱桩高度－保护层＋柱宽－保护层＋8d（-1第67页节点④不能单独使用，伸入梁内的柱外侧纵筋不宜少于柱外侧全部纵筋面积的65%）钢筋锚固，当现浇板厚度不小于100时，也可按②节点方式伸入板内锚固，且伸入板内长度≧15d，柱顶部第二层钢筋＝柱高－本层伸出柱桩高度－保护层＋柱宽－保护层。

（4）外侧纵筋＝柱高－本层伸出的柱桩高度－保护层（-1第67页节点⑤），梁上部纵筋向下弯折≧1.7Lae且伸至梁底（梁上部纵向钢筋配筋率＞1.2%时需分两批截断，这时梁上部纵筋向下弯折≧1.7Lae+20d且伸至梁底。当梁上部纵向钢筋未两排时，先断第二排钢筋）。

二、中柱

在计算中柱纵筋时，我们同样先要判断KZ是中柱还是边、角柱，下面我们来讲一下中柱的做法。

（1）内侧纵筋直锚长度（≧Lae）时：

柱纵筋＝柱高—当前层伸出地面的柱桩高度－保护层（伸至柱顶，且≧Lae）（-1第68页节点④）。

（2）内侧纵筋弯锚长度（＜Lae）时：

柱纵筋＝柱高－当前层伸出地面的柱桩高度－保护层＋12d弯折（伸至柱顶，且≧0.5Lae（-1第68页节点①、②）。

（3）内侧纵筋直锚长度＜Lae，端头加锚头（锚板）时：

柱纵筋＝柱高－当前层伸出地面的高度－保护层（伸至柱顶，且≧0.5Lae ）（-1第68页节点③），通常加锚板这种节点做法，在实际钢筋工程中我们很少用到。

三、柱箍筋

KZ顶层的箍筋根数＝加密区高度/加密区间距+非加密区高度/非加密区间距－1－柱定位箍筋（定位箍的扣减，我们经常在翻样的过程中很容易被忽视）。

说明：所讲的手工翻样框架柱，简单常规的方法，均不含一些细节，像根数的取舍（比如说四舍五入等）、锚固的计算、优化断料、弯勾调整值、接头位置等等一些细节。讲的是常规的大体思路框架。
