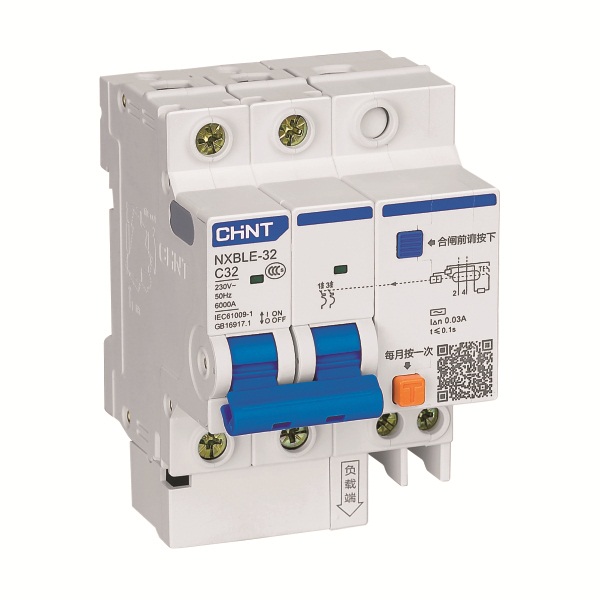

如图所示：漏电断路器又称为漏保（漏电保护器)在电器的金属外壳发生漏电时自动切断电源,

如图所示：空气断路器又称空开（空气开关）在线路电流过载或短路时自动切断电源。

空开左上角会标，如图，C16漏电保护器原理，就是额定电流16A。C代表脱扣特性曲线

触电事故和电气火灾是用电中危害最大的两类安全事故。漏保和空开在防止这两类事故发生起了相当大的作用。

当电器绝缘损坏、金属外壳带电时，漏电流通过电器外壳的接地线，漏电保护器内的零序电流互感器检测到漏电流后使脱扣机构推动开关切断电源。

当线路发生短路或负荷超过给定值时，通过空气开关的脱扣线圈电磁力也增大到足以推动开关切断电源。

下面为常见的小电箱：包含了漏电断路器；空气开关；零线端子排；地下端子排

下面我们来讲解漏电断路器的安装接线

如图所示。下图有错误吗？你看出来了木有

电工国际标准安装中一般接线为 左零右火

N代表零线 L代表火线 PE代表地线

如下图所示：N代表的是零线。N在左边，左零右火

有的漏电断路器如下图所示。N在右边。只要记得N代表的是零线。N的地方接的就是零线

上面两个漏电断路器都是有标零线N的，那么也有的产品是没有标N的，如下图漏电保护器原理，下面图中的漏电断路器并没有标N跟L 。

我们如何判断哪个该接N哪个改接L呢？

方法一：看漏电断路器上面的线路图，可以判断出N的接线端口

方法二：看产品安装说明书，如下图所示

接线示意图

把你问题发上面来，随机抽取一部分问题以答案为内容，问题为标题发给每一个关注的朋友，看完请转发出去，让更多的朋友加入IT民工。

互动：看下图，有多少个空开，又有多少个漏电断路器？？？

了解了小电箱的接线，那么你了解如何选择多大的漏电断路器跟空气开关吗？施工设计人是否需要考虑计算好要用多大的漏电断路器？多大的空气开关！
