一、梁为什么要这样配筋

你遇到过这样的现象吗？你准备去某个地方，突然遇到前面修路，挖了一道地沟，上面担了一块木板，你从这独木桥上飞速跨过去了。

你想过没想过，这块木板是怎么受力的。这就是典型的一跨简支梁梁受力结构。

01

一跨简支梁受力分析

所谓简支梁，就是端部是铰接不是嵌固的，比如随意担在地沟两变的木板就是简支的，搭在两个柱子上的框架梁就是嵌固的。这块木板的受力情况，可以用图2表示。

从图中可以看出，这块木板在外力作用下，木板上部受到的是压力，下部受到的是拉力，裂缝会产生下下部中间位置。

如果用力学上的弯矩图表示，是这样的，如图3所示。

弯矩这个词有些人可能不懂，在这里你就理解成拉力就行了，从弯矩图可以看出，板下部中间受到的拉力大，板支座受到的拉力小，板上部没有受到拉力。

02

两跨简支梁受力分析

两跨简支梁与一跨类似，只是中间支座稍有变化，因为相互牵制，相当于嵌固了。受力分析如图4所示。

其弯矩分析如图5所示。

如果我们把端部换成嵌固端，两端支座部分就要受力了，其受力分析如图6所示。

但是，在实际工程中，梁不但受到上部垂直荷载的作用，还会受到水平荷载的作用，如果我们同时考虑两种荷载的作用，梁的受力分析会演变成这样，如图7所示。

我们单把框架梁拿出来梁配筋图怎么看，受力分析如图8所示。

03

按照受力给梁配筋

从图8我们可以看出，框架梁什么地方受压，什么地方受拉，什么地方受到的拉力大，什么地方受到的拉力小。

配筋的原理很简单，就是在受拉部位一定要配上钢筋，同时考虑，受拉越大的地方配筋越大，受拉越小的地方配筋越小，如图9所示。

这下你理解了框架梁负筋为什么第一排伸入1/3净跨，而第二排只伸入1/4就够了吧，因为越到跨中梁上部受到的拉里越小。跨中上部为什么可以无负筋，是因为梁上部受到的是压力，不是拉力。

同样道理，梁下部可以设置不伸入支座钢筋，也就很好理解了，因为梁下部越靠近支座，受到的拉力越小。

04

梁为什么要加上部贯通筋

按照以上理解，梁内有这些钢筋就可以满足受力要求了，但是，不行啊，这几根钢筋还是一盘散沙，需要把这些钢筋收拢起来，这就要加上一些构造钢筋。

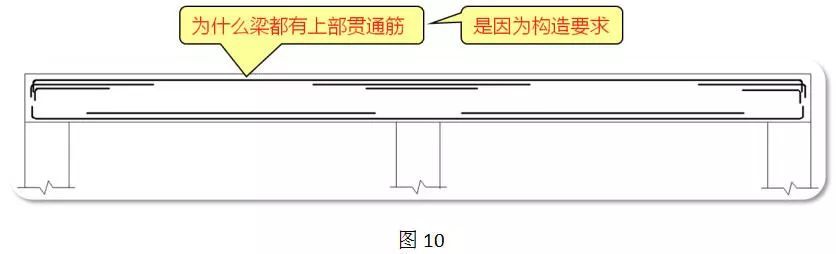

梁的上部贯通筋主要作用是为了形成骨架，否则外围箍筋都没有地方绑，当然梁配筋图怎么看，它在受力上也起到一定的作用，我们不去深究。梁上部贯通筋如图10所示。

05

梁为什么要出现箍筋

当然是为了固定梁的主筋了，有了箍筋才能把梁的受力钢筋绑扎成一个整体，。如图11所示。

当然了，箍筋除此之外，还有抗剪的作用，如图12所示。

懂平法之前梁配筋的老预算员，大家一定有印象，这些裂口部位一定有用底筋弯起，以应付梁在此处的裂口，如图13所示。

图13的弯起筋在施工上造成很大的麻烦，我在甲方搞监理的时候，就碰到一个施工队，28直径的钢筋好不容易弯好了，最后稍微长一点点，已经支好的模板放不下了，要裁一点，从哪里裁呢？没有办法，最后只能从中间裁断，又重新接上，这不但造成了安全隐患，还浪费了钢筋。

所以，平法的发明不但解放了设计人员的工作量，还解决了施工人员的方便性，在此我们要感谢平法的发明人陈青来教授。
