说到接线，大多数人都知道，有人问双开开关怎么接线图解怎么接线视频，事实上墙壁双联开关怎么接线图，这到底是咋回事？事实上一个灯一个插座一个开关接线图呢，今天小编给大家整理了开关怎么接线图解，希望你喜欢。

开关怎么接线图解

开关、插座的安装向来是装修中一项关键的步骤。合理的设计+正确的安装，会让您日后的生活更加方便和安全。

安装说明：任何一种开关或插座，买到手时都是安装好的，即面板和底板是扣在一起的。在安装时，需要把面板和底板分开，接线后先用螺丝把底板与接线盒固定好，再把面板扣好就行了。具体接线方法详见下文。

开关篇（下文中提到的L接线柱，在另一些品牌中的标注为COM）

关于开关的安装，我们之前介绍过开关双控和多控的接法，详情请戳：装修界的一朵奇葩：电灯的两地控制和装修时的一小步，生活质量的一大步：电灯多地控制的安装方法

今天我们着重介绍单控开关的接法。

单开单控开关：即面板只有一个键，且只能控制一个灯。

当零线进入灯火线开关，两个L共同点连在一起开始接火线，两个L1各连一个灯成为控制线。零线进灯，火线接第一个开关2个L点，然后第二个开关2个L各连一个灯，剩下的接点同名同位置连在一起就可以了，只要懂的接线的技巧，就很容易。

一开一插开关怎么接？（要示图）

有两种连接方式：

1、开关控制插座。将电源火线接在开关的L端上，电源零线接在插座的N端上，电源保护地线接在插座的地符号上。

2、开关去控制灯。将电源火线接在开关的L1与插座的L端上，电源零线接在插座的N端上，电源保护地线接在插座的地符号上，开关的L端接去控制灯的电源火线。

基本结构

1、最简单的开关有二片名叫“触点”的金属，二触点接触时使电流形成回路，二触点不接触时电流开路。选用接点金属时需考虑其对抗腐蚀的程度，因为大多数金属氧化后会形成绝缘的氧化物，使接点无法正常工作。

2、选用接点金属也需考虑其电导率、硬度、机械强度、成本及是否有毒等因素。有时会在接点上电镀抗腐蚀金属。一般会镀在接点的接触面，以避免因氧化物而影响其性能。有时接触面也会使用非金属的导电材料，如导电塑胶。

3、开关中除了接点之外，也会有可动件使接点导通或不导通，开关可依可动件的不同为分为杠杆开关（ ）、按键开关、船型开关（ ）等，而可动件也可以是其他型式的机械连杆。

主要参数

1、额定电压：是指开关在正常工作时所允许的安全电压. 加在开关两端的电压大于此值，会造成两个触点之间打火击穿。

2、额定电流：指开关接通时所允许通过的最大安全电流，当超过此值时，开关的触点会因电流过大而烧毁。

3、绝缘电阻：指开关的导体部分与绝缘部分的电阻值，绝缘电阻值应在100MΩ以上。

4、接触电阻：是指开关在开通状态下，每对触点之间的电阻值.一般要求在0.1-0.5Ω以下，此值越小越好。

双联开关怎么接线图解

双联开关的接法及注意事项

双联开关连接一般有两种方法，一种是传统安全接法，双联线中的一条必须直接连接两个双联开关的中间接线端，两个开关都接入火线;另一种是省线法，虽然能节省导线但是安全隐患非常大，比较容易造成短路。

为了防止日常维护出现安全隐患，布线所用的线缆，最好也采用二色线，以区分火线和零线。一般火线都用红色绝缘皮的线缆，零线用其他颜色绝缘皮的线缆，采购线缆的时候这些需要注意。开关是要安装在火线上的，不能随便装，否则有触电危险。因此船型开关怎么接线，安装线路之前，先要用电笔检查一下进户的电源线，确认火线和零线。接线完成后，一定要对电线铰接处用绝缘的电工胶布密封，防止短路和触电。至此，双控电灯线路就安装完毕了。双联开关是通过不同的接线端连接达到不同的效果，在接线的时候一定要分清各个接线端的功能和接法。

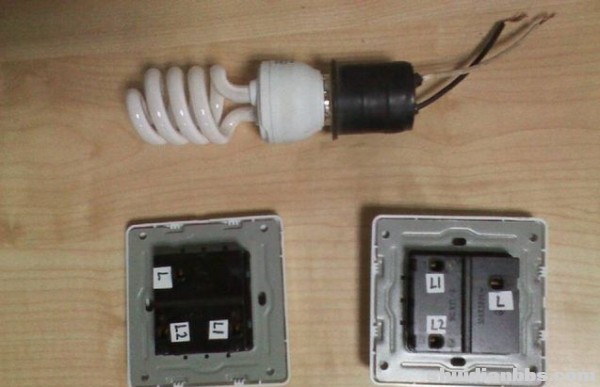

两位开关怎样接线实物图？

1、双控开关接线柱一般标有"L"，"L1"，"L2"。当L端进线时，L1和L2有一端和L接通，按动开关后，L1和L2的另一端和L接通。

2、我们先用斜口钳将线剥好皮，注意不要留有太长线头，以免触碰到。

3、我们以左端开关的L作为火线输入，两个开关的L1和L2对应接线，然后将右边开关L接至照明灯一端，照明灯另一端接零线。

4、接好线后一定注意将照明灯两侧的线头用绝缘胶带包裹好，防止漏电。

5、最后留出的火线与零线接上插头就完成了整个双控开关的接线。

6、为方便接线，我们可以将双控开关的电路图记住，这样实际操作就很容易接线。

四开开关怎么接线？

四开双控开关接线方法如下：

1、开关接线端子标有L1、L2、L3 、L4的孔是公共端，接火线，接线端子标有L11、L12的孔接灯头线（两个孔随便接一个）。

2、标有L21、L22的孔接2#灯的控制线(两个孔随便一个）

3、标有L31、L32的孔接3#灯的控制线(两个孔随便一个）。

4、标有L41、L42的孔接4#灯的控制线。（两个孔随便接一个）。

一个灯一个插座一个开关怎么接线图

图一分析：

1、接这个插座至少要3根线，一根火线，一根零线，还有一根地线。

2、三孔插座，一个孔接火线，一个接零线。另一个接地线。

3、开关一端接火线一端接灯， 灯的另一端接零线就可以了。

图二分析：

图二与图一的原理一样，图一是在生活中用到的接线，而图二是在物理实验中需要掌握的。在考试中，就会用特殊标志来代表每一个物体。

提示：接线的时候一定要接地线，加强安全保障。

六脚开关怎样接线？带图

六脚自锁开关原理图和接法：

六脚开关（六脚自锁开关）也就是双刀双掷开关，引脚共2排，每排3个引脚，中间一根是公共端，对应他左右2个脚一个常开一个常闭，另外一排和这个一样，常开对常开，公共点对公共点，常闭对常闭，但是是完全独立的2组, 将他们连接起来才是通路。

接法：公共点 1 4 是常闭， 3 6常开， 如果是单路接1 2或2 3 都可以、

如图：

每一排是一个单独的单刀双掷开关，中间的是公共的，六引脚自锁开关是一个双刀双掷开关，图上用黑线相连的部分，其他部分均不相连。

开关的词语解释为开启和关闭。它还是指一个可以使电路开路、使电流中断或使其流到其他电路的电子元件。最常见的开关是让人操作的机电设备，其中有一个或数个电子接点。接点的“闭合”（）表示电子接点导通，允许电流流过；开关的“开路”（open）表示电子接点不导通形成开路，不允许电流流过。

主要分类

1.按照用途分类：波动开关，波段开关，录放开关，电源开关，预选开关，限位开关，控制开关，转换开关，隔离开关，行程开关，墙壁开关，智能防火开关等。

2.按照结构分类：微动开关，船型开关，钮子开关，拨动开关，按钮开关，按键开关，还有时尚潮流的薄膜开关、点开关。

3.按照接触类型分类：开关按接触类型可分为a型触点、b型触点和c型触点三种。接触类型是指，“操作（按下）开关后，触点闭合”这种操作状况和触点状态的关系。需要根据用途选择合适接触类型的开关。

4.按照开关数分类：单控开关、双控开关、多控开关、调光开关、调速开关、防溅盒、门铃开关、感应开关、触摸开关、遥控开关、智能开关、插卡取电开关、浴霸专用开关。

基本结构

最简单的开关有二片名叫“触点”的金属，二触点接触时使电流形成回路，二触点不接触时电流开路。选用接点金属时需考虑其对抗腐蚀的程度，因为大多数金属氧化后会形成绝缘的氧化物，使接点无法正常工作。选用接点金属也需考虑其电导率、硬度、机械强度、成本及是否有毒等因素。有时会在接点上电镀抗腐蚀金属。

一般会镀在接点的接触面，以避免因氧化物而影响其性能。有时接触面也会使用非金属的导电材料，如导电塑胶。开关中除了接点之外，也会有可动件使接点导通或不导通，开关可依可动件的不同为分为杠杆开关（ ）、按键开关、船型开关（ ）等，而可动件也可以是其他型式的机械连杆。

主要参数

1.额定电压：是指开关在正常工作时所允许的安全电压. 加在开关两端的电压大于此值船型开关怎么接线，会造成两个触点之间打火击穿。

2.额定电流：指开关接通时所允许通过的最大安全电流，当超过此值时，开关的触点会因电流过大而烧毁。

3.绝缘电阻：指开关的导体部分与绝缘部分的电阻值，绝缘电阻值应在100MΩ以上。

4.接触电阻：是指开关在开通状态下，每对触点之间的电阻值.一般要求在0.1-0.5Ω以下，此值越小越好。

5.耐压：指开关对导体及地之间所能承受的最高电压。

6.寿命：是指开关在正常工作条件下，能操作的次数一般要求在5000-35000次左右。

主要用途

隔离开关（刀闸）的用途主要是：

1.用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。

2.隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。

3.用以接通或断开小电流电路。隔离开关可以进行以下操作：可以拉、合闭路开关的旁路电流；拉、合变压器中性点的接地线，但当中性点上接有消弧线圈时，只有在系统无故障时，方可操作；拉、合电压互感器和避雷器；拉、合母线及直接连接在母线上设备的电容电流；拉、合电容电流不超过5安的空载线路；三联隔离开关可以拉、合电压在10千伏及以下、电流在15安以下的负荷等。

在操作隔离开关时应注意，线路送电时先合母线侧的隔离开关，后合线路侧隔离开关，再合断路器。线路停电时应先断开断路器，后拉开隔离开关。不能带负荷拉、合高压隔离开关。

双开双控开关怎么接线？

当零线进入灯火线开关，两个L共同点连在一起开始接火线，两个L1各连一个灯成为控制线。零线进灯，火线接第一个开关2个L点，然后第二个开关2个L各连一个灯，剩下的接点同名同位置连在一起就可以了，只要懂的接线的技巧，就很容易。

以上内容为蝴蝶兰风评投稿者为大家精心整理，希望对大家有所帮助！
