1 范围

本标准规定了dn（公称尺寸）的定义和系列。

本标准适用于使用dn 标识的相关标准中规定的管道元件。

注：也可以使用与本标准不同的其他标识尺寸方法，例如螺纹、压配、承插焊或对接焊的管道元件，可用nps（公称管子尺寸）、od（外径）、id（内径）或g（管螺纹尺寸标记）等标识的管道元件。

……

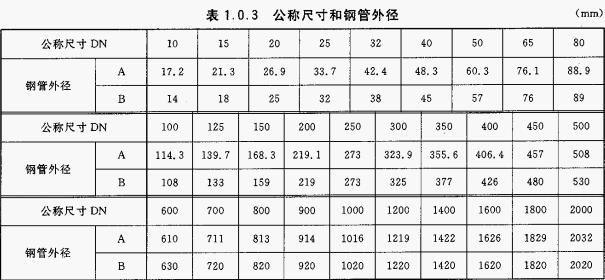

一般来说，钢管的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母d来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5mmdn25外径，用d108*5表示；

塑料管也用外径表示，如de63；

钢筋混凝土管、铸铁管、镀锌钢管等采用dn表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100mm的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98mm，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，

在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸。

公称直径采用符号dn表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

钢管单位中“φ”和“dn”一般都用来表示直径，区别是：

ф ：是表示外径 dn：公称直径 （近似内径）

“φ”标识普通圆钢管的直径，或管材的外径乘以壁厚，如：φ25×3标识外径25mm，壁厚为3mm的管材； “dn”：标识管材和阀门等管件的公称直径，通常接近于钢管的内径。是为了工程安装配套而建立的钢管标准术语，如：dn25;dn50。

不过，现在人们在钢管的计算中，一般都是以英寸为单位，毫米只是一个比较近似、好记的数。比如dn50的钢管应该是2英寸，1英寸=25.4mm，2英寸应该是50mm，这时还要看钢管的壁厚，一般螺旋钢管都在5mm以上，以5mm为例，dn50的钢管的外径应该在60mm左右。

公称直径（通径）又称平均外径：这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

dn——公称通径又叫公称直径，是指管子和管路附件的名义直径，它是就内径而言的标准.通常阀门的公称直径就是其实际内径，而管道的公称直径近似于内径但不是实际内径，它是以接近管道实际内径的整数植表示的直径。 dn是有封钢管的标称，无缝钢管不用这个表示法，而用外径标称。

在设计中塑料管管径一般用de标注

塑料管是de标识，指的是外径

根据混凝土和钢筋混凝土排水管(gb/-1999)中图表，钢筋混凝土（或混凝土）管等管材，管径标注d应为公称内径；塑料管材，管径按各产品技术标准的规定标注，一般以外径表示，如uPUc管标注为de，hdPE管标注为de。

依据《给水排水制图标准》（gb/-2001）第2.4节管径中有关规定：

1、水煤气输送钢管（镀锌和非镀锌）、铸铁管等管材，管径标注为dn（mm）；

2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径标注为外径dx壁厚；

3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管等管材，管径标注为d；

4、塑料管材，管径宜按产品标准的方法标注；当设计用dn标注管径时dn25外径，应有dn与相应产品规格对照表。塑料管管径按产品标准的方法标注一般以外径表示，如upuc管标注为de，HDPE管标注为de。

给排水管道管径

de与dn 两种。。

de表示为公称外径。

dn表示公称直径。

通常多层的建筑排污立管与横管都是用的de110
