叠片过滤芯是由一组两面带沟槽的盘片组成，沟槽棱边形成的交叉点可以把水中悬浮及固体物截留，由于同时具有了表面拦截和深度凝聚的作用，大大提了过滤。

叠片过滤器的点叠片过滤器具有反洗、自动连续运行、自耗水低、占地面积小、运行可靠的点，过滤器系统的反洗过程轮流交替进行，工作、反洗状态之间自动切换，可连续出水，系统压损小，因此技术势十分。

叠片过滤器采用模块化设计，可按过滤单元进行多种组合使用，以满足不同应用场合的实际需要。反洗控制操作简单过滤器型号，可根据压差，时间双重控制。

A:过滤单元B:进水管C:出水管

D:排水管E:反冲洗阀F:系统控制器

叠片过滤器的点过滤器工作原理

叠片过滤器的点工作状态

n来水从侧部的进水口沿切线进入过滤单元，腔内来水压力驱动外壳上部的隔膜装置，并带动顶杆下压盘片组，盘片组被压紧形成致密过滤芯，水中杂质被滤芯拦截后，出水经由滤芯中心部位的鸭嘴阀至下部的出水口。

n由于隔膜下压，透明上盖内的红色指示盘随着下压。

叠片过滤器的点反洗状态

n过滤单元反洗时，侧部进水口成为排水口，隔膜装置也就失去了先前的下压力，此时反洗来水从下部的出水口进入，由于鸭嘴阀的作用，反洗水只能经由四根带有喷嘴的导管向上顶开滤芯压帽和隔膜装置，松开盘片组，同时沿切线喷射出，使盘片旋转，盘上截留的固体物被冲洗除去。

n由于隔膜装置被顶起，透明上盖内的红色指示盘也抬起，在外部很容易看到并判断内部滤芯的状况。

n反洗时,上部的自动进排气阀会自动打开，空气可以进入腔体内，有助于提喷射清洗。

工作状态反洗状态

叠片过滤器的点

l采用多项技术，安装使用时加安全、，省水、省地、日常维护少。

l滤芯无弹簧设计，过滤时巧妙利用了来水压力压紧盘片组，这样使得反洗的压力要求大大降低。

l的内置鸭嘴阀，了滤芯在过滤时的大出水量，同时反洗时起到很的逆止功能。

l分体组装式的滤芯骨架，可以根据设计要求灵活调整滤芯度，达到调整过滤面积的作用，满足不同的系统配套要求。

l抛弃了常用的金属卡箍设计，过滤单元采用自锁卡扣配合设计的密封圈，过滤单元外壳的安装和拆卸变得非常简单容易，密封。

l每个过滤单元均配有过滤和反洗状态指示装置以及自动进排气装置，在避免水锤破坏的同时还可以提了滤芯反洗。

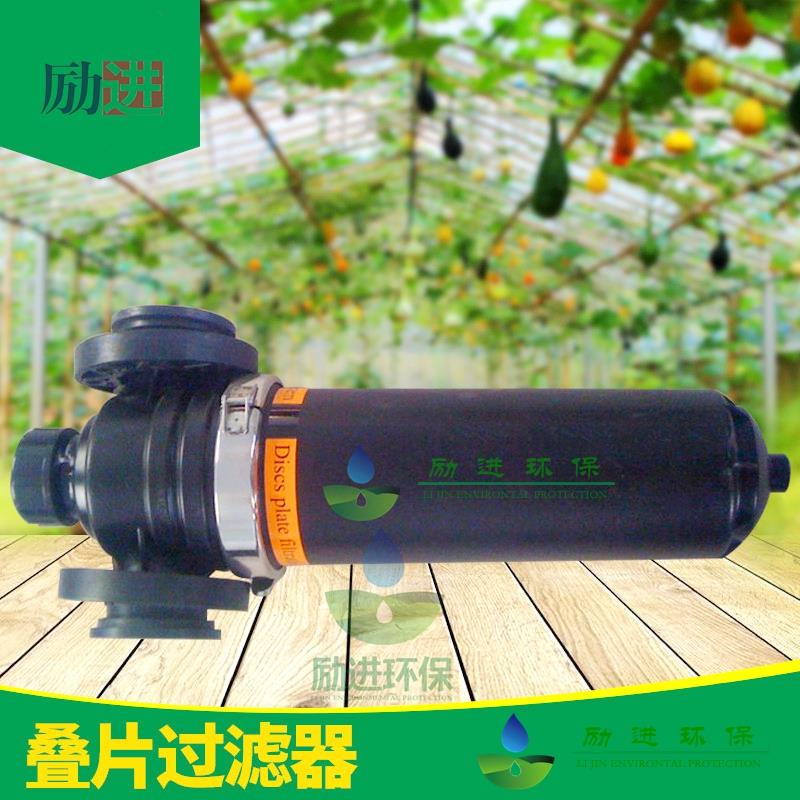

【叠片过滤器】简介：

叠片过滤器和其它过滤器一样，也是由滤壳和滤芯组成；滤壳材料一般为塑料，或不锈钢，或涂塑碳钢，形状有很多种；滤芯形状为为空心圆柱体过滤器型号，空心圆柱体由很多两面注有微米级正三角形沟槽的环形塑料片组装在中心骨架上组成。每个过滤单元中被弹簧和水压压紧的叠片便形成了无数道杂质无法通过的滤网，总厚度相当于30层普通滤网。

【叠片过滤器】工作原理：

叠片过滤器，叠片为杂质处理载体，它由一组双面带不同方向沟槽的塑料盘片相叠加构成，其相邻面上的沟槽棱边便形成许许多多的交叉点，这些交叉点构成了大量的空腔和不规则的通路，这些通路由外向里不断缩小。过滤时，这些通路导致水的紊流，终促使水中的杂质被拦截在各个交叉点上。如把盘片叠加安装在过滤芯骨架上，在弹簧和进水的压力作用下就形成了一个外松内紧的过滤单元。每个过滤单元中被弹簧和水压压紧的叠片便形成了无数道杂质颗粒无法通过的滤网，叠片宽度为12-14mm，叠片材质为质工程塑料，性。辅以不锈钢弹簧支撑，结构坚固。反冲水流沿叠片内壁切线方向自内向外冲洗叠片表面粘附的各种杂质，叠片在反冲洗水流的作用下作旋转，污物均被洗净并排出。可使用时间间隔和压力差控制反冲洗的步骤。一旦设定完毕，即可长期使用。自动反冲洗过滤器在不中断工作的情况下在数秒内完成整个自动反冲洗过程。采用这种过滤原理的过滤器在过滤和反冲洗时叠片间隙动态可变，对提过滤性能、过滤水质非常有利，又可大大减少反洗用水量，通常自耗水量约为0.25。盘片上沟槽的不同深浅和数量确定了过滤单元的过滤精度。

【叠片过滤器】点：

1、过滤

可根据用水要求选择不同精度的过滤盘片，有20微米、55微米、100微米、130微米、200微米、400微米等多种规格，过滤比大于85。

2、反洗

由于反洗时将过滤孔隙打开，加上离心喷射作用，达到了其他过滤器无法达到的清洗。每个过滤单元反洗过程只需10到20秒即可完成。

3、全自动运行，连续出水

时间和压差控制反洗启动。在过滤器系统内，各个过滤单元和工作站间按顺序进行反洗。工作、反洗状态之间自动切换，可连续出水，系统压损小，过滤和反洗不会因使用时间而变差。

4、模块化设计

用户可按需取舍过滤单元并联数量，灵活可变，互换性。可灵活利用现场边角空间，因地制宜安装占地少。

5、维护简单

几乎不需日常维护，检查亦不需工具，可拆卸零部件很少。

【叠片过滤器】技术参数：

外壳材料：衬塑钢管、PE、不锈钢

过滤头外壳：增尼龙

叠片材料：PP

过滤面积（叠片）：0.204m2

过滤精度（um）：5、20、50、80、100、120、150、200

外型尺寸（、宽）：

工作压力：0.2MPa—1.0MPa

反冲洗压力：≥0.15MPa

反冲洗的流速：8—18m/h

反冲洗时间：7-240S

反冲洗的水耗：≤0.5

水温：4-60℃

重量：9.8kg

【叠片过滤器】应用领域：

叠片过滤器广泛应用于工业、商业领域，如食品、纺织、冶金、塑料、医药、建材、造纸、工业及商业建筑的暖通空调系统、灌溉、废水处理、污水再生、**供水、自来水厂、大型发电厂、化工企业、及应急情况过滤等领域，过滤等级按后级用水系统或设备对水质的要求、用水场合对水质的要求确定。

【叠片过滤器】安装注意事项：

1.设备应采用旁通式安装，以便设备在不停机状态下检修与维护。

2.本设备可根据现场情况采用水平或垂直安装，设备必须按进出水口方向与管道连接，当垂直安装时，设备进水口朝上，水平安装时，排污口朝下。

3.设备进水口、出水口、排污口均应加装阀门（排污阀应为快速阀）。
